Колебательный контур | Конспект

1. Назначение – получение переменного тока высокой частоты;

2. Устройство: соединенная катушка с индикатором.

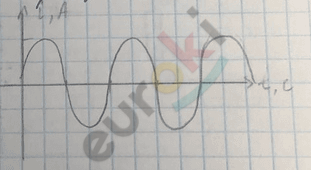

3. Принцип действия: если зарядить конденсатор от постороннего источника, то он будет разряжаться через катушку. Чрез катушку протекает переменный ток, в результате наблюдается самоиндукция и конденсатор перезарядится. Таким образом, процесс повторяется в противоположном направлении. В колебательном контуре появляется переменный ток высокой частоты, который графически выглядит следующим образом:

i - мгновенное значение силы тока А.

4) T [Гц] – частота;

Т = \(\frac{1}{\ 2П\sqrt{4С}}\) – формула Томпсона.

5) Если соединить колебательный контур с антенной, то в пространство будут излучаться электромагнитные волны радиодиапазона

Т = V/λ;

V ≈ 3 · 10⁸ м/с;

λ – длина волны.

6) Применение колебательного контура:

Хорошим примером применения силового последовательного и параллельного колебательных контуров является силовой резонансный фильтр для получения синусоидального напряжения.

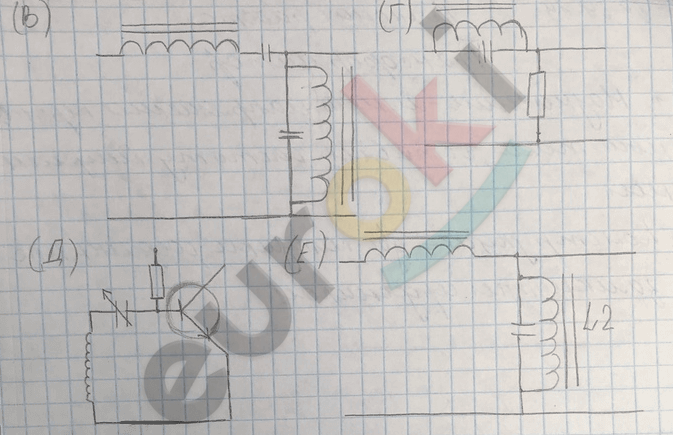

(А), (Б), (В) – фильтры сигнала заданной частоты,

(Г) – фильтр-пробка;

(Д) – входная цепь радиоприемника;

(Е) – стабилизатор переменного напряжения.

Катушка L2 специально сделана насыщающейся при некотором нужном переменном напряжении на ней, что обеспечивает поддержание этого выходного напряжения, по форме близкого к синусоиде.
