Правило левой руки

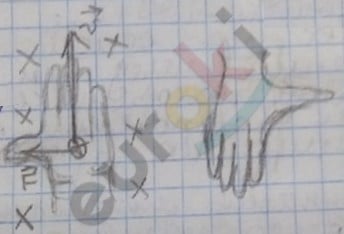

1. Если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по току, то отставленный на 90° большой палец покажет направление действующей на проводник силы.

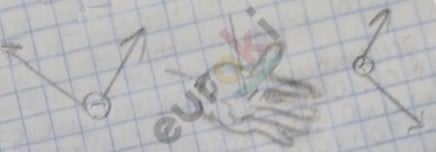

2. Если левую руку расположить так, чтобы линии магнитного поля входили в ладонь перпендикулярно к ней, а четыре пальца были направлены по движению положительно заряженной частицы (или против движения отрицательно заряженной частицы), то отставленный на 90° большой палец покажет направление действующей на частицу силы.

F – сила Ампера. Действует на проводник с током со стороны магнитного поля, измеряется в ньютонах (H).

F = B · I · L

F – сила Ампера; [F] = ньютон (Н)

В – модуль вектора магнитной индукции; [В] = тесла (Тл)

L – длина проводника с током; [L] = метр (м)

I – сила тока; [I] = ампер (А)

\(\overrightarrow{В}\) – характеристика магнитного поля

В = \(\frac{F}{I\ \cdot \text{\ L}}\)

Магнитное поле действует с определённой силой на помещённый в него проводник с током.

Возьмём участок проводника АВ с током и поместим его в магнитное поле перпендикулярно магнитным линиям данного поля.

Модуль вектора магнитной индукции В равен отношению модуля силы F, с которой магнитное поле действует на расположенный перпендикулярно магнитным линиям проводник с током, к силе тока I в проводнике и его длине L.

Линиями магнитной индукции называют линии, касательные к которым в каждой точке поля совпадают с направлением вектора магнитной индукции.

Магнитные линии – линии магнитной индукции (или линии индукции магнитного поля).
