Получение и передача переменного электрического тока. Трансформатор | Конспект

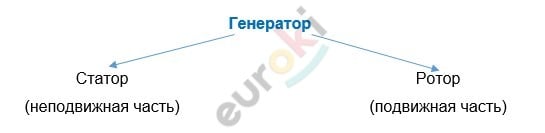

Для получения переменного тока используют электромеханические индукционные генераторы.

Явление электромагнитной индукции лежит в основе трансформаторов.

Трансформатор служит для преобразования тока одного напряжения в ток другого напряжения.

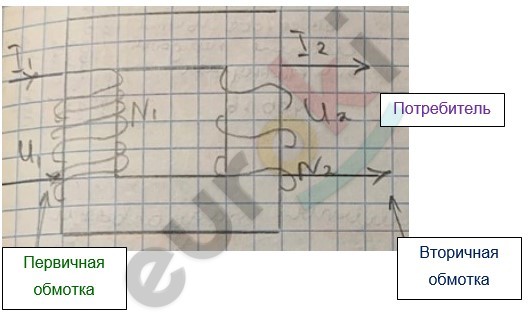

Простейший трансформатор состоит из сердечника замкнутой формы, на который намотаны 2 обмотки (первичная и вторичная).

Первичная обмотка присоединяется к источнику переменного тока, а вторичная – к потребителям тока.

\(\frac{U_{1}}{U_{2}}\) = \(\frac{I_{1}}{I_{2}}\) = \(\frac{N_{1}}{N_{2}}\) = R

N₁ – число витков в первичной обмотке

N₂ – число витков во вторичной обмотке

Если N₁ > N₂, K > 1 – трансформатор понижающий

Если N₂ > N₁, K < 1 – трансформатор повышающий

К – коэффициент трансформации

Q = I²Rt – потери электроэнергии (закон Джоуля-Ленца)

I – сила тока, А

R – сопротивление, Ом

t – время, с

[Q] = Дж (джоуль)
