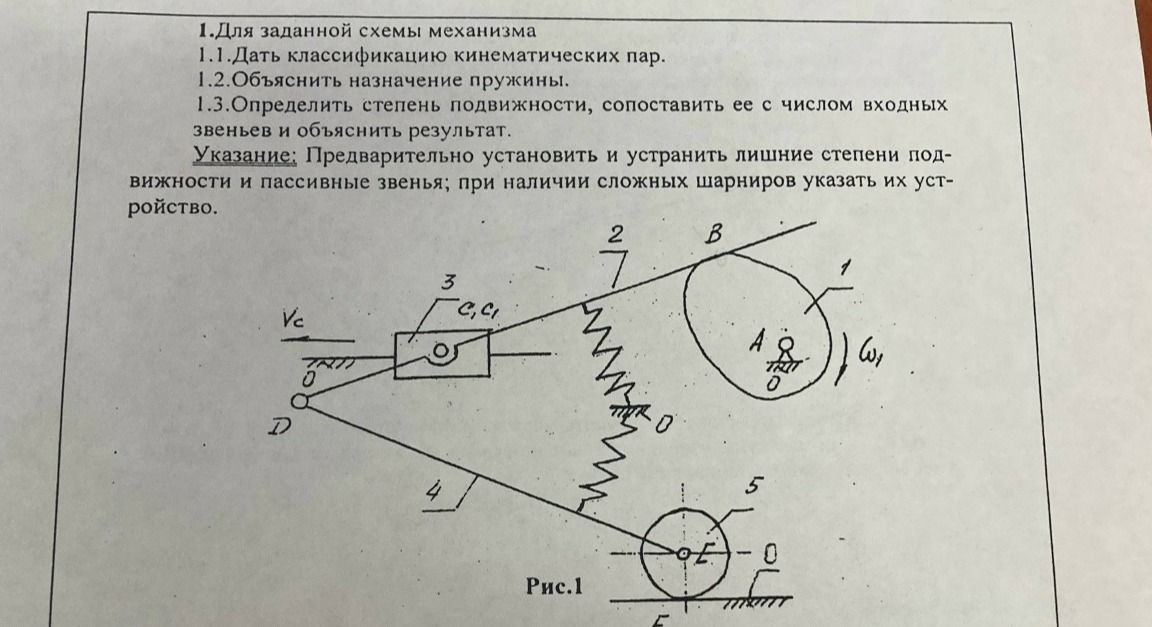

1.Для заданной схемы механизма 1.1. Дать классификацию кинематических пар. 1.2. Объяснить назначение пружины. 1.3. Определить степень подвижности, сопоставить ее с числом входных звеньев и объяснить результат. Указание: Предварительно установить и устранить лишние степени подвижности и пассивные звенья; при наличии сложных шарниров указать их устройство.

Анализ механизма (Рис.1)

1.1. Классификация кинематических пар:

В данном механизме можно выделить следующие кинематические пары:

• Пара между звеном 1 (диск) и неподвижной опорой (точка A, центр вращения): вращательная пара (1-го класса).
• Пара между звеном 5 (колесо) и неподвижной опорой (линия F): поступательная пара (2-го класса).
• Пара между звеном 2 (стержень) и звеном 1 (диск) в точке B: вращательная пара (1-го класса).
• Пара между звеном 3 (блок) и звеном 2 (стержень) в точке C: поступательная пара (2-го класса).
• Пара между звеном 4 (стержень) и звеном D: вращательная пара (1-го класса).
• Пара между звеном 2 (стержень) и звеном 4 (стержень) в точке E: вращательная пара (1-го класса).
• Пара между пружиной и неподвижной опорой (точка O): не является кинематической парой в классическом понимании, так как пружина является пассивным элементом.

1.2. Назначение пружины:

Пружина (обозначена как растягивающаяся между звеном 2 и опорой O) служит для создания усилия, которое может:

• Обеспечивать необходимое прилегание или натяжение в других кинематических парах (например, для передачи движения или предотвращения люфта).
• Компенсировать часть нагрузки.
• Создавать упругую связь между звеньями.
• Поглощать энергию ударов.

В данном контексте, пружина, вероятно, обеспечивает натяжение стержня 2, чтобы он контактировал с вращающимся диском 1 в точке B и, возможно, влиял на положение стержня 3.

1.3. Определение степени подвижности:

Для определения степени подвижности механизма используем формулу Чебышева:

\( W = 3n - 2P_1 - P_2 \), где:

• \( W \) — степень подвижности.
• \( n \) — число подвижных звеньев (считаем неподвижную опору как звено 0, поэтому \( n = 5 \), так как звена 1, 2, 3, 4, 5 подвижны).
• \( P_1 \) — число кинематических пар 1-го класса (вращательные и поступательные с одним направлением относительного движения).
• \( P_2 \) — число кинематических пар 2-го класса (поступательные с двумя направлениями относительного движения, ползуны).

В нашем случае:

• \( n = 5 \) (звенья 1, 2, 3, 4, 5).
• \( P_1 = 4 \) (пары в точках A, B, D, E).
• \( P_2 = 1 \) (пара в точке C - ползун).

Подставляем значения в формулу:

\[ W = 3 \cdot 5 - 2 \cdot 4 - 1 = 15 - 8 - 1 = 6 \]

Результат: Степень подвижности механизма равна 6.

Объяснение:

Полученное значение \( W=6 \) является очень высокой степенью подвижности для такого механизма. Это означает, что для задания полного движения механизма необходимо задать 6 независимых входных параметров (например, углов поворота или линейных перемещений). Такое количество степеней свободы часто указывает на избыточность связей или на то, что механизм может иметь нежелательные,
