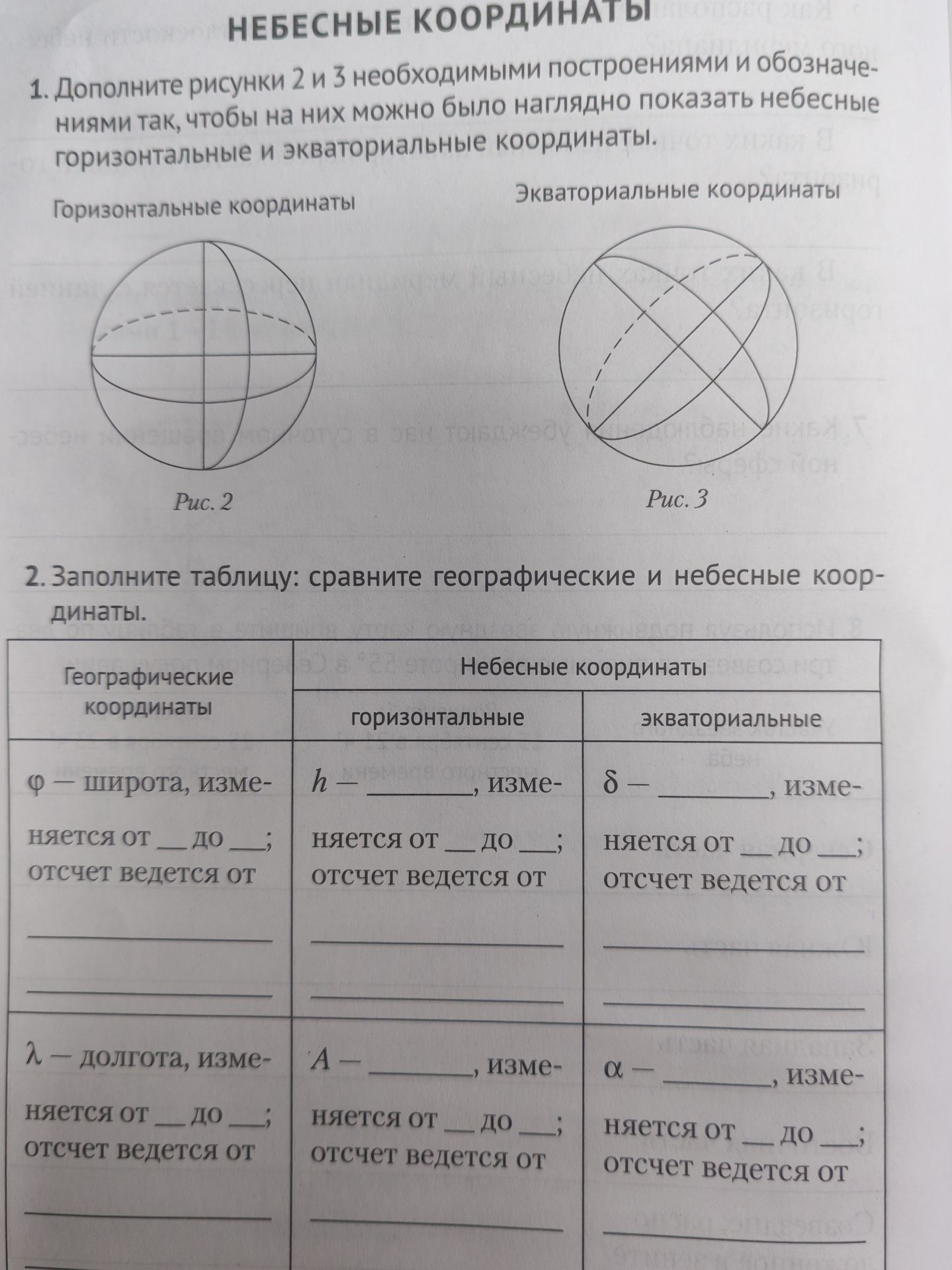

1. Дополните рисунки 2 и 3 необходимыми построениями и обозначениями так, чтобы на них можно было наглядно показать небесные горизонтальные и экваториальные координаты.

На рисунке 2 изображена горизонтальная система координат, на рисунке 3 — экваториальная. Для наглядного обозначения нанесите на них соответствующие окружности и точки отсчёта.

На рисунке 2 обозначьте центр небесной сферы O, зенит Z и надир Z′ на вертикальном диаметре, точки севера N и юга S на горизонтальном диаметре. Большую пунктирную окружность обозначьте как математический горизонт, вертикальную окружность через Z и Z′ — как небесный меридиан. Обозначьте точку весеннего равноденствия γ на экваторе и точку светила M. Дугу горизонта от N до вертикального круга светила обозначьте азимутом A; дугу вертикального круга от горизонта до светила — высотой h.

На рисунке 3 обозначьте небесный экватор, точку весеннего равноденствия γ, точку светила M и небесный полюс P. Дугу экватора от γ до круга склонения светила обозначьте прямым восхождением α; дугу круга склонения от экватора до светила — склонением δ.
