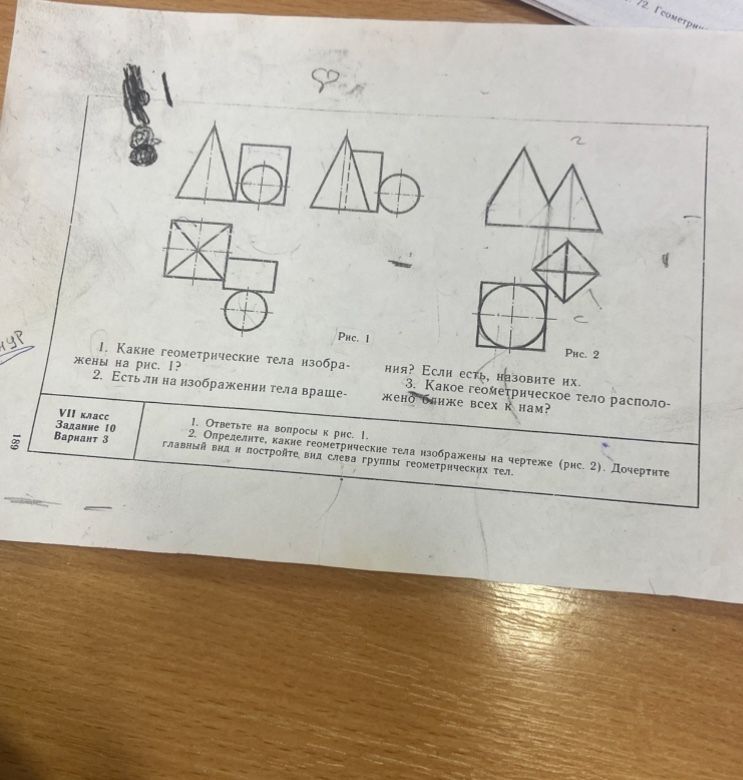

1. Какие геометрические тела изображены на рис. 1? 2. Есть ли на изображении тела вращения? 3. Какое геометрическое тело расположено ближе всех к нам? 1. Ответьте на вопросы к рис. 1. 2. Определите, какие геометрические тела изображены на чертеже (рис. 2). Дочертите главный вид и постройте вид слева группы геометрических тел.

Решение:

Рис. 1

1. На рисунке 1 изображены следующие геометрические тела: пирамида (треугольная) и конус.
2. Да, на изображении есть тела вращения: конус.
3. Ближе всех к нам расположено геометрическое тело конус.

Рис. 2

1. На чертеже (рис. 2) изображены следующие геометрические тела: куб (или параллелепипед), цилиндр и пирамида (четырехугольная).
2. Чтобы дочертить главный вид и построить вид слева, нужно визуализировать расположение этих тел относительно друг друга. Предполагая, что тела расположены одно за другим или рядом, главный вид будет зависеть от их ориентации. Вид слева покажет их профиль.

Пример дочерчивания (предполагаемое расположение):

Предположим, что куб стоит на основании, цилиндр стоит на кубе, а пирамида стоит на цилиндре.

Главный вид (спереди):

• Снизу видим квадрат (основание куба).
• Над ним - прямоугольник (боковая сторона цилиндра).
• Сверху - треугольник (боковая сторона пирамиды).

Вид слева:

• Слева от вида снизу (куба) будет виден прямоугольник (если смотреть на боковую грань куба).
• Слева от вида цилиндра будет виден прямоугольник.
• Слева от вида пирамиды будет виден треугольник (если смотреть на боковую грань пирамиды).

Важно: Точное построение чертежа зависит от конкретного расположения тел и выбранного главного вида. Чертеж будет выглядеть иначе, если тела расположены рядом или друг за другом в другом порядке.
