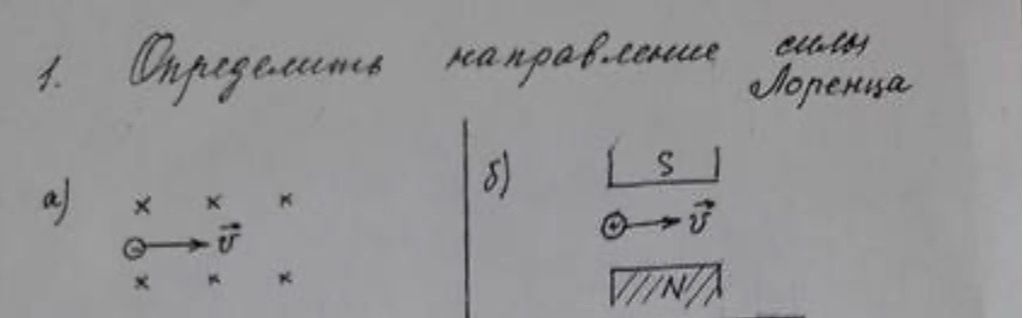

1. Определить направление силы Лоренца a) b)

Решение:

Задача состоит в определении направления силы Лоренца, действующей на заряженную частицу, движущуюся в магнитном поле. Для этого используется правило левой руки.

1. Случай а):

   Магнитное поле направлено от нас (крестики означают, что силовые линии уходят в плоскость чертежа). Частица (отмечена кружком с плюсом) движется вправо. Приложим левую руку так, чтобы силовые линии входили в ладонь, а четыре вытянутых пальца указывали направление скорости частицы (вправо). Тогда отогнутый на 90 градусов большой палец покажет направление силы Лоренца. В данном случае сила Лоренца направлена вниз.

2. Случай б):

   Здесь показан заряд, движущийся в поле между полюсами магнита (S и N). Магнитное поле направлено от северного полюса (N) к южному (S), то есть сверху вниз. Частица движется вправо. Приложим левую руку так, чтобы силовые линии входили в ладонь (сверху вниз), а четыре вытянутых пальца указывали направление скорости частицы (вправо). Тогда отогнутый на 90 градусов большой палец покажет направление силы Лоренца. В данном случае сила Лоренца направлена от нас (из плоскости чертежа).

Ответ:

• а) Вниз
• б) Из плоскости чертежа
