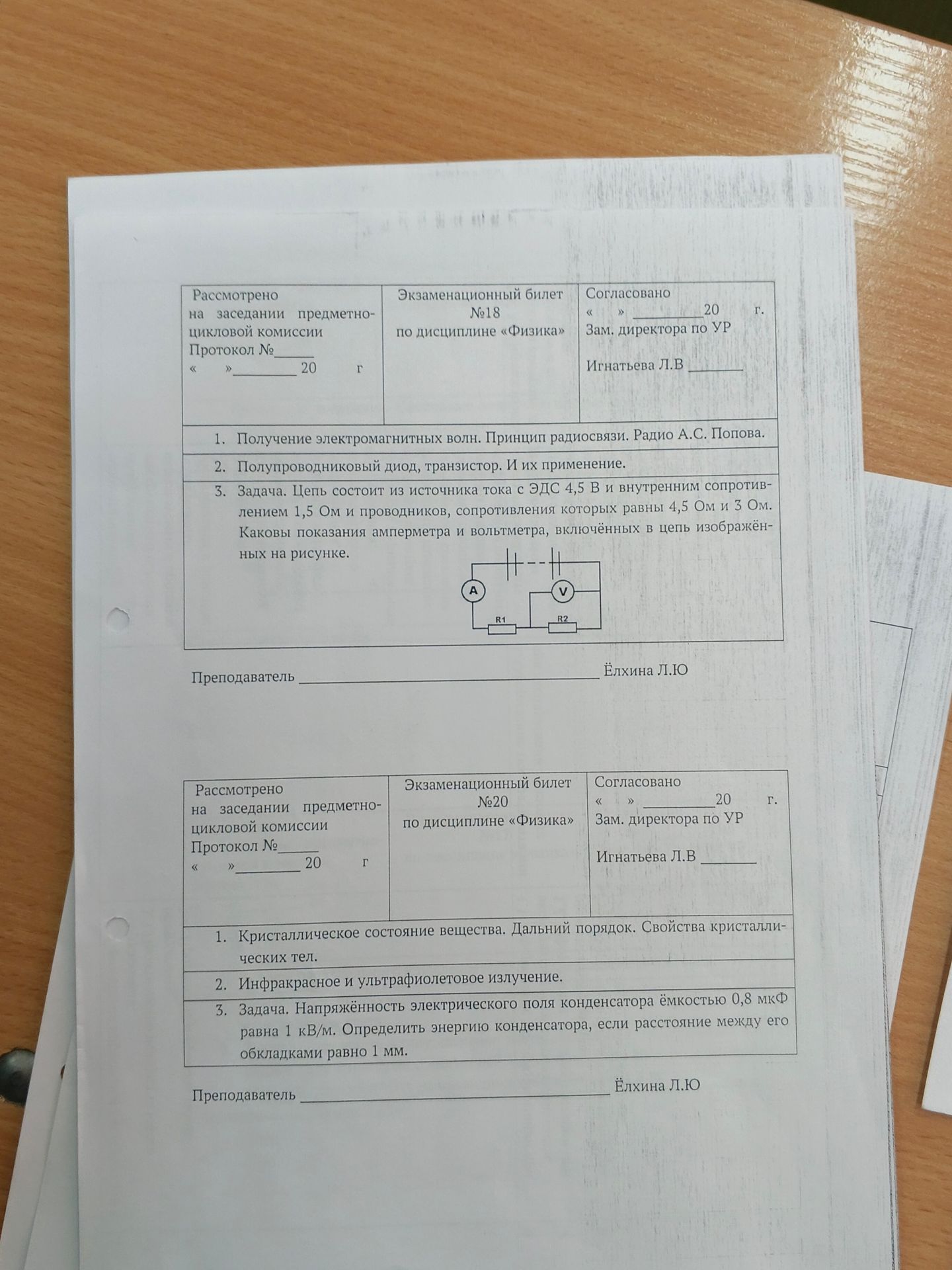

1. Получение электромагнитных волн. Принцип радиосвязи. Радио А.С. Попова. 2. Полупроводниковый диод, транзистор. И их применение. 3. Задача. Цепь состоит из источника тока с ЭДС 4,5 В и внутренним сопротивлением 1,5 Ом и проводников, сопротивления которых равны 4,5 Ом и 3 Ом. Каковы показания амперметра и вольтметра, включённых в цепь изображённых на рисунке.

Решение:

3. Задача:

1. Определим общее сопротивление внешней цепи. Так как резисторы R1 и R2 соединены параллельно, то:

\[ R_{парал} = \frac{R1 \cdot R2}{R1 + R2} = \frac{4.5 \text{ Ом} \cdot 3 \text{ Ом}}{4.5 \text{ Ом} + 3 \text{ Ом}} = \frac{13.5 \text{ Ом}^2}{7.5 \text{ Ом}} = 1.8 \text{ Ом} \]

2. Определим общее сопротивление цепи, учитывая внутреннее сопротивление источника:

\[ R_{общ} = R_{парал} + r = 1.8 \text{ Ом} + 1.5 \text{ Ом} = 3.3 \text{ Ом} \]

3. Найдём силу тока в цепи (показания амперметра):

\[ I = \frac{ЭДС}{R_{общ}} = \frac{4.5 \text{ В}}{3.3 \text{ Ом}} \approx 1.36 \text{ А} \]

4. Найдём напряжение на параллельно соединённых резисторах (показания вольтметра). Это напряжение равно падению напряжения на внешней цепи:

\[ U = I \cdot R_{парал} = 1.36 \text{ А} \cdot 1.8 \text{ Ом} \approx 2.45 \text{ В} \]

Ответ: Показания амперметра ≈ 1.36 А, показания вольтметра ≈ 2.45 В.
