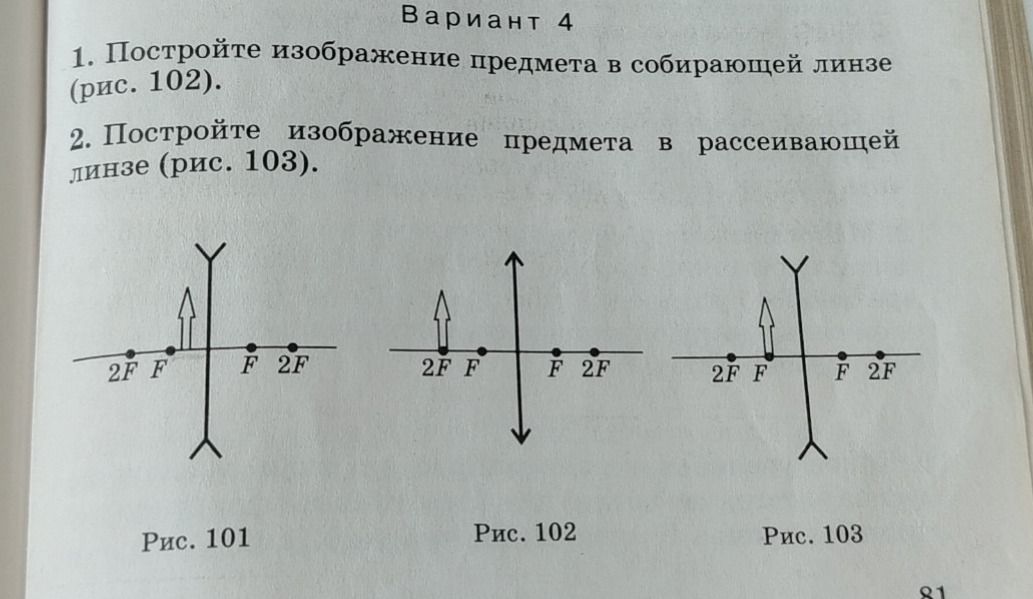

1. Постройте изображение предмета в собирающей линзе (рис. 102).

Решение:

Для построения изображения предмета в собирающей линзе (Рис. 102) необходимо провести два луча:

• Первый луч: Идет параллельно главной оптической оси и после преломления в линзе проходит через фокус F (находится за линзой).
• Второй луч: Проходит через оптический центр линзы, не преломляясь.

Точка пересечения этих двух лучей (или их продолжений) определит положение изображения предмета. В данном случае, предмет находится между F и 2F, поэтому изображение будет действительным, увеличенным и перевернутым, находясь за 2F.
