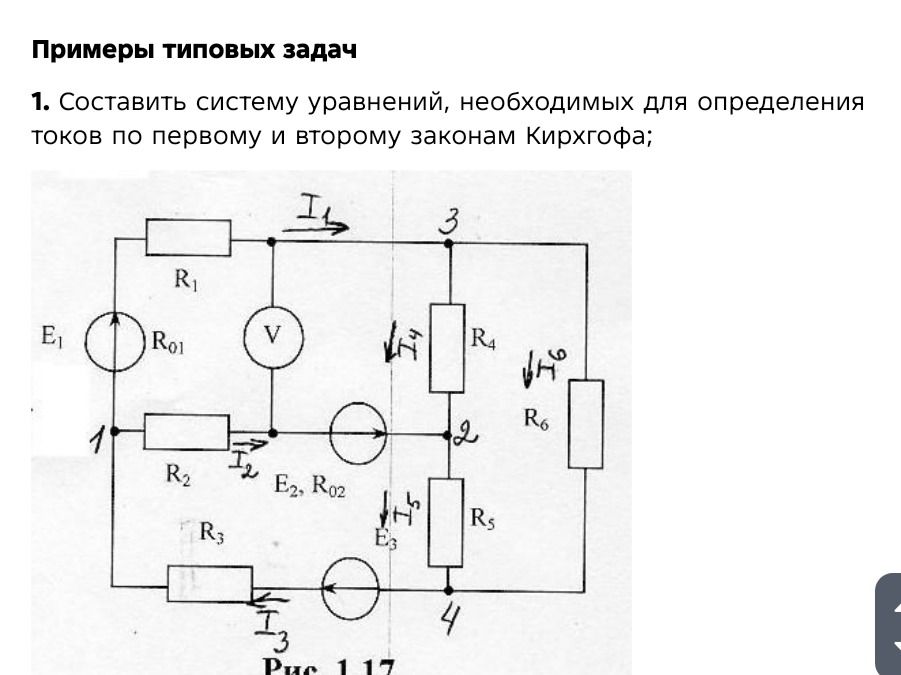

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;

Решение:

Для составления системы уравнений по первому и второму законам Кирхгофа, необходимо определить узлы и контуры в схеме.

1. Узлы и токи:

• Узел 1: Ток I₁ входит, токи I₂ и I₀₁ выходят.
• Узел 2: Ток I₂ входит, токи I₄ и I₀₂ выходят.
• Узел 3: Токи I₁ и I₄ входят, ток I₆ выходит.
• Узел 4: Токи I₅ и I₀₂ входят, ток I₃ выходит.

2. Первый закон Кирхгофа (закон токов):

Сумма токов, втекающих в узел, равна сумме токов, вытекающих из него.

• Узел 1: \( I_1 = I_2 + I_{01} \)
• Узел 2: \( I_2 = I_4 + I_{02} \)
• Узел 3: \( I_1 + I_4 = I_6 \)
• Узел 4: \( I_5 + I_{02} = I_3 \)

Примечание: Из этих уравнений можно выразить ток одного из элементов через другие, например, \( I_{01} = I_1 - I_2 \), \( I_{02} = I_2 - I_4 \) и т.д.

3. Второй закон Кирхгофа (закон напряжений):

Алгебраическая сумма падений напряжения на участках замкнутого контура равна алгебраической сумме ЭДС в этом контуре.

Выберем три независимых контура:

• Контур I (через R₁, R₀₁, R₂): \( E_1 - I_1 R_1 - I_2 R_2 = 0 \)
• Контур II (через R₄, R₂, R₀₂): \( I_2 R_2 - I_4 R_4 - I_{02} R_{02} = 0 \) (предполагая, что \( I_{02} \) направлен как на схеме)
• Контур III (через R₅, R₃, E₃): \( I_3 R_3 - E_3 - I_5 R_5 = 0 \)

Примечание: Направления токов \( I_1, I_2, I_3, I_4, I_5, I_6 \) и ЭДС \( E_1, E_2, E_3 \) выбраны произвольно. Если при решении получается отрицательный результат, значит, ток направлен противоположно.

4. Дополнительные уравнения (при необходимости):

Можно добавить уравнения для других контуров или использовать заданные значения (например, показания вольтметра, если он был бы подключен для измерения напряжения на R₁, R₀₁, R₂).

Например, контур через R₄, R₆, R₅:

• Контур IV (через R₄, R₆, R₅): \( I_4 R_4 + I_6 R_6 + I_5 R_5 = 0 \)

Итоговая система уравнений (пример):

• \( I_1 = I_2 + I_{01} \)
• \( I_2 = I_4 + I_{02} \)
• \( I_1 + I_4 = I_6 \)
• \( I_3 = I_5 + I_{02} \)
• \( E_1 - I_1 R_1 - I_2 R_2 = 0 \)
• \( I_2 R_2 - I_4 R_4 - I_{02} R_{02} = 0 \)
• \( I_3 R_3 - E_3 - I_5 R_5 = 0 \)

Примечание: Количество независимых уравнений должно быть равно количеству неизвестных токов (или числу узлов минус 1, плюс числу независимых контуров).
