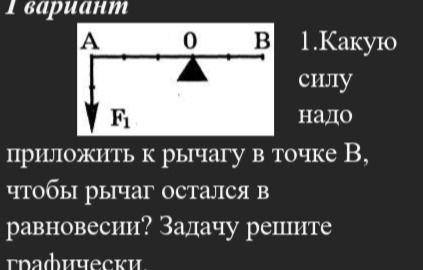

1 вариант A 0 В F1 1. Какую силу надо приложить к рычагу в точке В, чтобы рычаг остался в равновесии? Задачу решите графически

Привет! Давай разберемся с этой задачей про рычаг. Смотри, у нас есть рычаг, который опирается на точку опоры (точка O). Слева, на расстоянии от опоры, приложена сила F1. Нам нужно узнать, какую силу нужно приложить в точке B, чтобы рычаг находился в равновесии.

Принцип рычага

Чтобы рычаг находился в равновесии, нужно, чтобы моменты сил, действующих на него, уравновешивались. Момент силы — это произведение силы на плечо (расстояние от точки опоры до точки приложения силы).

Формула для равновесия рычага:

• $$F_1 \times L_1 = F_2 \times L_2$$

Где:

• $$F_1$$ — сила, действующая на рычаг (у нас это известная сила слева).
• $$L_1$$ — плечо первой силы (расстояние от точки опоры O до точки приложения силы F1).
• $$F_2$$ — сила, которую нам нужно найти (сила, приложенная в точке B).
• $$L_2$$ — плечо второй силы (расстояние от точки опоры O до точки B).

Анализируем рисунок:

Посмотри внимательно на рисунок. Точка O — это точка опоры. Точка A — место приложения силы F1. Точка B — место, куда нужно приложить искомую силу.

Графическое решение:

1. Определяем плечи:
• Из рисунка видно, что расстояние от точки опоры O до точки A (плечо $$L_1$$) равно 3 делениям.
• Расстояние от точки опоры O до точки B (плечо $$L_2$$) равно 2 делениям.
• Сила $$F_1$$ приложена в точке A.
2. Находим искомую силу $$F_2$$:
• Подставим известные значения в формулу:

$$ F_1 \times 3 = F_2 \times 2 $$

Теперь нам нужно выразить $$F_2$$:

$$ F_2 = \frac{F_1 \times 3}{2} $$

$$ F_2 = 1.5 \times F_1 $$

Графически это выглядит так:

Представь, что одно деление на рычаге — это некая единица длины (например, 10 см). Сила $$F_1$$ приложена на расстоянии 3 единиц от опоры. Чтобы рычаг был в равновесии, нам нужна сила $$F_2$$ на расстоянии 2 единиц от опоры. Эта сила $$F_2$$ должна быть в 1.5 раза больше, чем $$F_1$$, чтобы компенсировать меньшее плечо.

Ответ: Для того чтобы рычаг остался в равновесии, к точке В нужно приложить силу, в 1.5 раза превышающую силу $$F_1$$ (то есть $$F_2 = 1.5 \times F_1$$).
