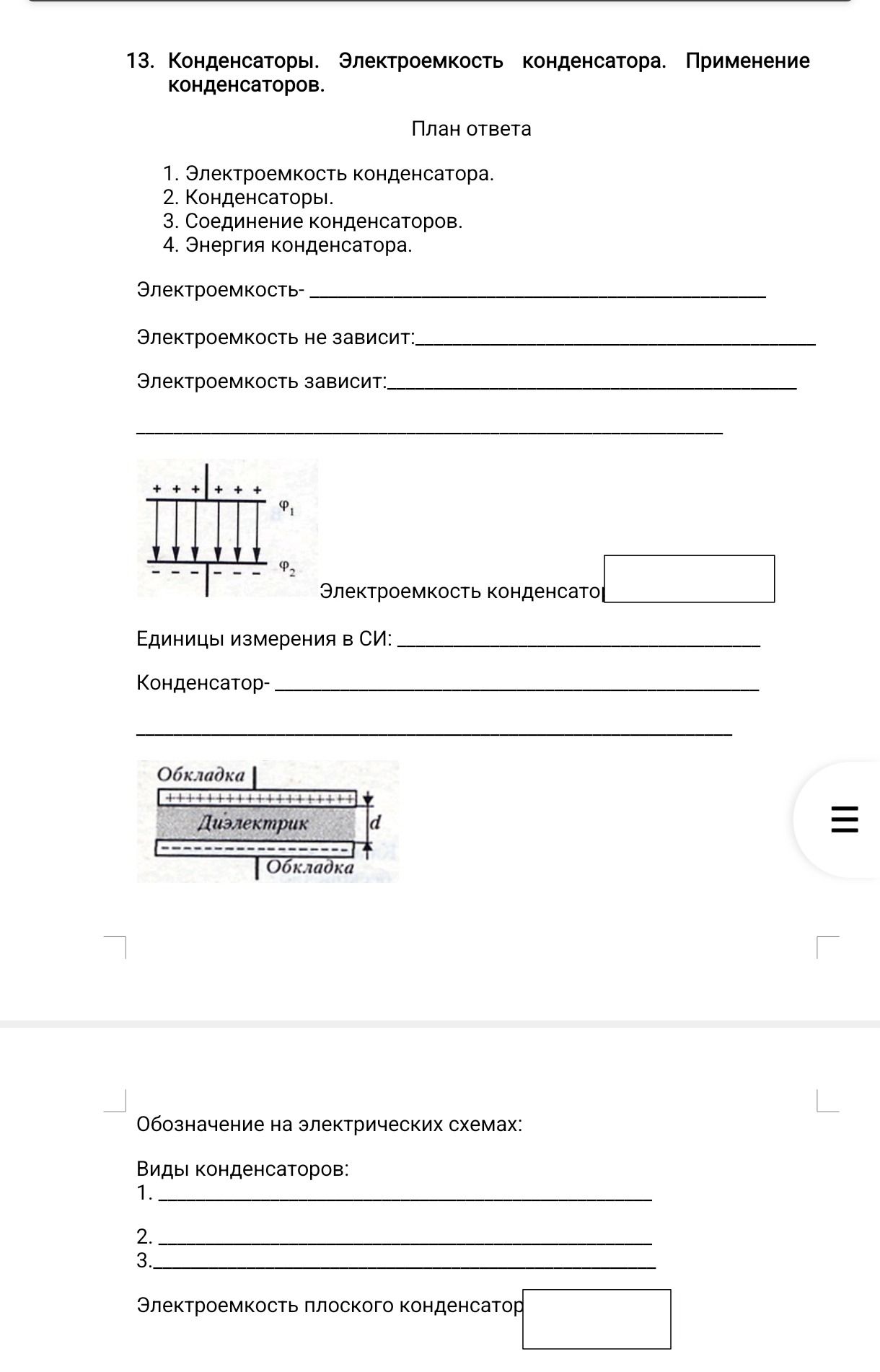

13. Конденсаторы. Электроемкость конденсатора. Применение конденсаторов.

План ответа

1. Электроемкость конденсатора.
2. Конденсаторы.
3. Соединение конденсаторов.
4. Энергия конденсатора.

Электроемкость — это физическая величина, показывающая способность тела или системы тел накапливать электрический заряд.

Электроемкость не зависит: от заряда на обкладках и от напряжения между ними.

Электроемкость зависит: от размеров и формы проводников, а также от свойств среды (диэлектрика), находящейся между ними.

Схема конденсатора

Изображение показывает две пластины (обкладки) с противоположными зарядами и электрическим полем между ними. На одной пластине положительные заряды (++++) и потенциал ϕ₁, на другой — отрицательные (----) и потенциал ϕ₂. Линии электрического поля направлены от положительно заряженной пластины к отрицательно заряженной.

Электроемкость конденсатора — это отношение величины заряда одной из обкладок к разности потенциалов между обкладками.

Единицы измерения в СИ: Фарад (Ф).

Конденсатор — это устройство, состоящее из двух проводящих обкладок, разделённых диэлектриком, предназначенное для накопления электрического заряда и энергии электрического поля.

Устройство конденсатора

На схеме показан плоский конденсатор: две параллельные проводящие обкладки, между которыми находится диэлектрик. Расстояние между обкладками обозначено как d.

Обозначение на электрических схемах:

(Здесь должно быть изображение обозначения конденсатора на схеме, но оно отсутствует в предоставленном тексте.)

Виды конденсаторов:

1. Электролитические
2. Керамические
3. Бумажные
4. Плёночные
5. Слюдяные

Электроемкость плоского конденсатора рассчитывается по формуле: $C=\epsilon {\epsilon }_0\frac{S}{d}$
