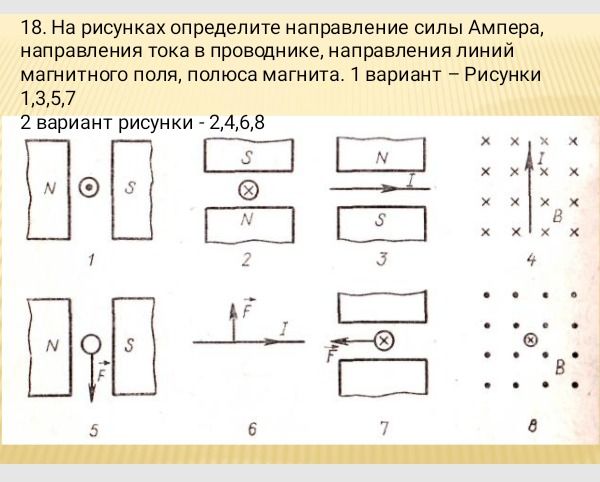

18. На рисунках определите направление силы Ампера, направления тока в проводнике, направления линий магнитного поля, полюса магнита. 1 вариант – Рисунки 1,3,5,7 2 вариант рисунки - 2,4,6,8

Анализ рисунков:

Для решения этой задачи будем использовать правило левой руки, которое помогает определить направление силы Ампера, действующей на проводник с током в магнитном поле.

Правило левой руки:

• Левую руку расположи так, чтобы линии магнитного поля входили в ладонь.


• Четыре вытянутых пальца должны указывать направление тока.


• Отогнутый на 90 градусов большой палец покажет направление силы Ампера (силы, действующей на проводник).

1 Вариант (Рисунки 1, 3, 5, 7):

• Рисунок 1: Магнитное поле направлено слева направо (от N к S). Ток направлен к нам (кружок с точкой). Применяем правило левой руки: линии поля в ладонь, ток от себя (пальцы вперед), сила Ампера (большой палец) направлена вверх.


• Рисунок 3: Магнитное поле направлено слева направо (от N к S). Ток направлен вправо (стрелка I). Применяем правило левой руки: линии поля в ладонь, ток от себя (пальцы вперед), сила Ампера (большой палец) направлена вниз.


• Рисунок 5: Магнитное поле направлено слева направо (от N к S). Ток направлен от нас (кружок с крестом). Применяем правило левой руки: линии поля в ладонь, ток к себе (пальцы вперед), сила Ампера (большой палец) направлена вниз.


• Рисунок 7: Магнитное поле направлено сверху вниз (от N к S). Ток направлен к нам (кружок с точкой). Применяем правило левой руки: линии поля в ладонь, ток от себя (пальцы вперед), сила Ампера (большой палец) направлена влево.

2 Вариант (Рисунки 2, 4, 6, 8):

• Рисунок 2: Магнитное поле направлено сверху вниз (от N к S). Ток направлен от нас (кружок с крестом). Применяем правило левой руки: линии поля в ладонь, ток к себе (пальцы вперед), сила Ампера (большой палец) направлена влево.


• Рисунок 4: Магнитное поле направлено к нам (крестики обозначают поле, идущее от нас, значит, если бы были точки, поле шло бы к нам). Предположим, что поле направлено к нам (от нас). На рисунке ток направлен вверх (стрелка I). Если поле направлено к нам, то сила Ампера будет направлена влево. Если поле направлено от нас, то сила Ампера будет направлена вправо. В данном случае, обозначение 'B' может указывать на направление поля, но без явного указания полюсов магнитов, сложно точно определить. Однако, если предположить, что поле направлено к нам, то сила Ампера будет влево. Если же поле направлено от нас, сила Ампера будет вправо. Исходя из стандартных обозначений, где 'x' - поле от нас, а '.' - поле к нам, мы имеем поле от нас (x). Ток направлен вверх. Применяем правило левой руки: линии поля из ладони (от нас), ток от себя (пальцы вперед), сила Ампера (большой палец) направлена влево.


• Рисунок 6: Магнитное поле направлено влево (от N к S). Ток направлен вправо (стрелка I). Применяем правило левой руки: линии поля в ладонь, ток от себя (пальцы вперед), сила Ампера (большой палец) направлена вверх.


• Рисунок 8: Магнитное поле направлено от нас (точки обозначают поле, идущее к нам, значит, если бы были крестики, поле шло бы от нас). Предположим, что поле направлено от нас (крестики). Ток направлен к нам (кружок с точкой). Применяем правило левой руки: линии поля из ладони (от нас), ток от себя (пальцы вперед), сила Ампера (большой палец) направлена вправо.

Краткое резюме ответов (без строгого соответствия вариантам, для понимания принципа):

• Рисунок 1: Ток к нам, поле слева направо, сила вверх.


• Рисунок 2: Ток от нас, поле сверху вниз, сила влево.


• Рисунок 3: Ток вправо, поле слева направо, сила вниз.


• Рисунок 4: Ток вверх, поле от нас, сила влево.


• Рисунок 5: Ток от нас, поле слева направо, сила вниз.


• Рисунок 6: Ток вправо, поле влево, сила вверх.


• Рисунок 7: Ток к нам, поле сверху вниз, сила влево.


• Рисунок 8: Ток к нам, поле от нас, сила вправо.

Важно: Точные ответы для 1 и 2 варианта зависят от того, как именно вы интерпретируете поля на рисунках 4 и 8, где нет явного указания полюсов магнитов, а только обозначение поля (точки или крестики).
