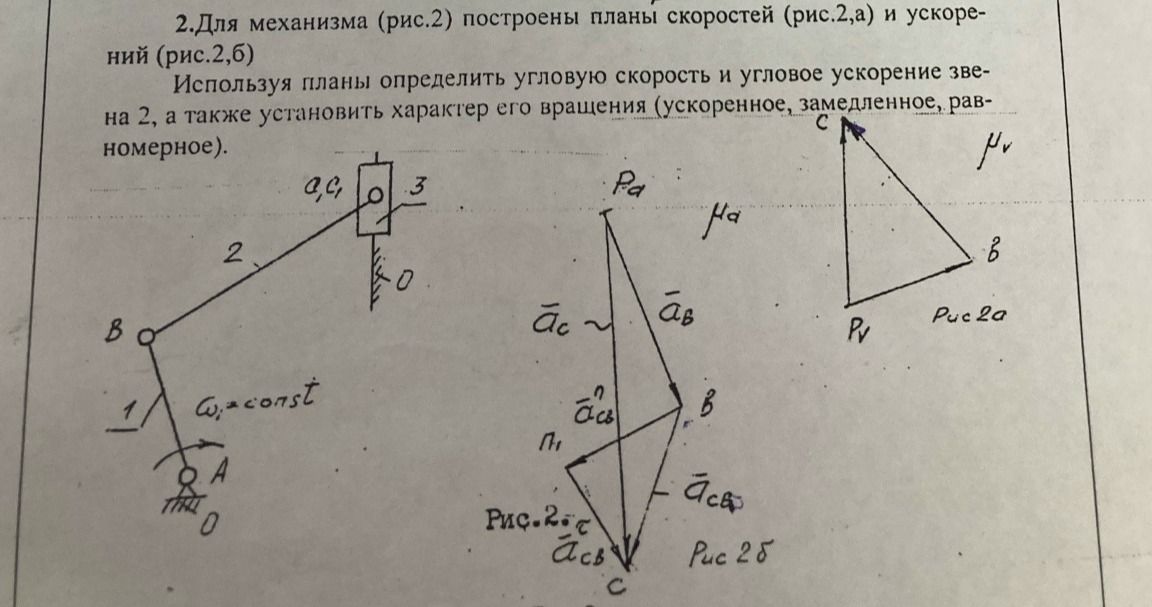

2. Для механизма (рис.2) построены планы скоростей (рис.2,а) и ускорений (рис.2,б). Используя планы, определить угловую скорость и угловое ускорение звена 2, а также установить характер его вращения (ускоренное, замедленное, равномерное).

Решение:

Для решения задачи необходимо проанализировать предоставленные планы скоростей и ускорений (рис. 2,а и рис. 2,б), которые не были предоставлены в полном объеме. На основе имеющегося изображения можно сделать следующие выводы:

1. Рис. 2,а (План скоростей): Показан треугольник скоростей с вершинами, обозначенными как P_v, B, C. Вектор \( ν_v \) предположительно представляет собой скорость точки B относительно точки P_v (или другой опорной точки). Для определения угловой скорости звена 2 (предположительно, это звено, соединяющее точки A и B) необходимо знать длину этого звена и величину вектора скорости. Формула для угловой скорости \( ω \) такова: \( ω = \frac{V}{L} \), где \( V \) — линейная скорость, \( L \) — длина звена.
2. Рис. 2,б (План ускорений): Показан треугольник ускорений с вершинами, обозначенными как P_a, B, C. Векторы \( α_c \), \( α_B \), \( α_{cb} \) и \( α_{acb} \) представляют собой составляющие ускорений. Для определения углового ускорения \( ε \) звена 2, как и для скорости, требуются полные данные плана ускорений и длина звена. Угловое ускорение связано с тангенциальным ускорением \( a_t \) по формуле: \( ε = \frac{a_t}{L} \).
3. Характер вращения:

   • Ускоренное вращение: Если угловая скорость \( ω \) и угловое ускорение \( ε \) имеют одинаковый знак (например, оба положительные или оба отрицательные), вращение ускоренное.
   • Замедленное вращение: Если угловая скорость \( ω \) и угловое ускорение \( ε \) имеют противоположные знаки.
   • Равномерное вращение: Если угловое ускорение \( ε = 0 \).
4. Дополнительные обозначения:

   • \( ω_1 = const \) указывает на то, что угловая скорость звена 1 постоянна. Это звено, вероятно, является ведущим (кривошипом).
   • Обозначения \( μ_\nu \) и \( μ_α \) могут относиться к масштабу планов скоростей и ускорений соответственно.
   • Цифры 0, 1, 2, 3 обозначают элементы механизма (точки сочленений, звенья, стойку).

Для полного решения задачи необходимо иметь полные изображения планов скоростей и ускорений (рис. 2,а и 2,б) с указанием масштабов.
