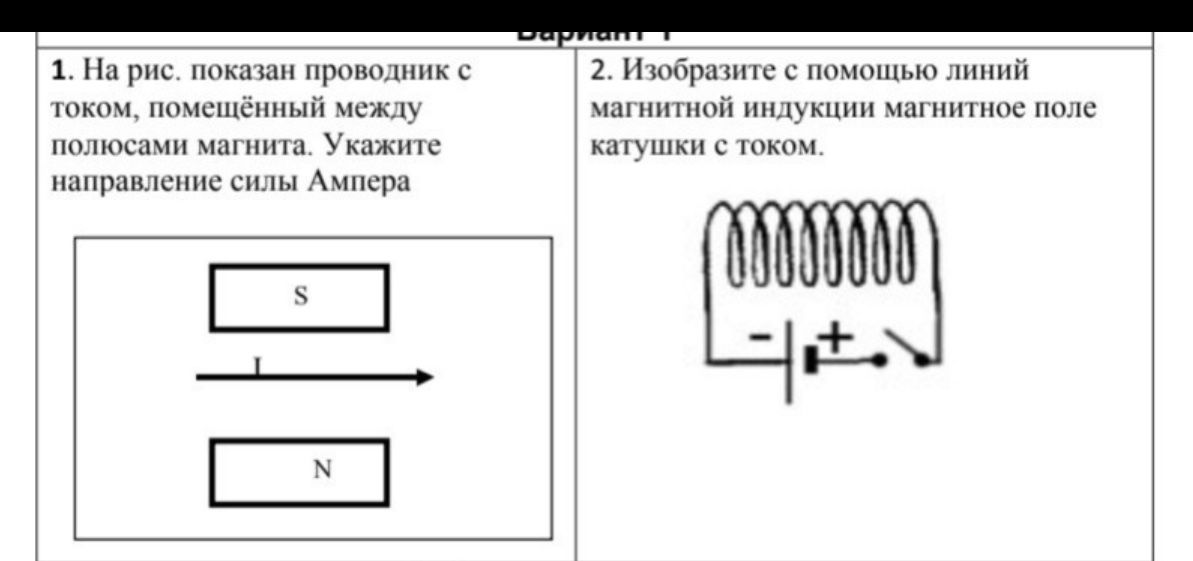

2. Изобразите с помощью линий магнитной индукции магнитное поле катушки с током.

Для определения направления линий магнитной индукции вокруг катушки с током используется правило правой руки (правило буравчика).

Правило правой руки (для катушки):

• Если обхватить катушку правой рукой так, чтобы согнутые пальцы показывали направление тока в витках, то отогнутый большой палец укажет направление линий магнитной индукции внутри катушки (направление на северный полюс).

В данном случае:

• Батарея имеет полярность: '-' слева, '+' справа.
• Ток течет от '+' к '-'.
• Направление тока в катушке: снизу вверх на передней стороне и сверху вниз на задней стороне.
• Применяя правило правой руки, большой палец будет указывать налево.
• Линии магнитной индукции выходят из северного полюса (слева) и входят в южный полюс (справа), замыкаясь снаружи катушки.

Изображение линий магнитной индукции:

(Представьте себе катушку. Направление тока: к нам снизу, от нас сверху. Линии магнитного поля направлены слева направо внутри катушки, образуя дуги снаружи.)

Ответ: Линии магнитной индукции направлены слева направо внутри катушки.
