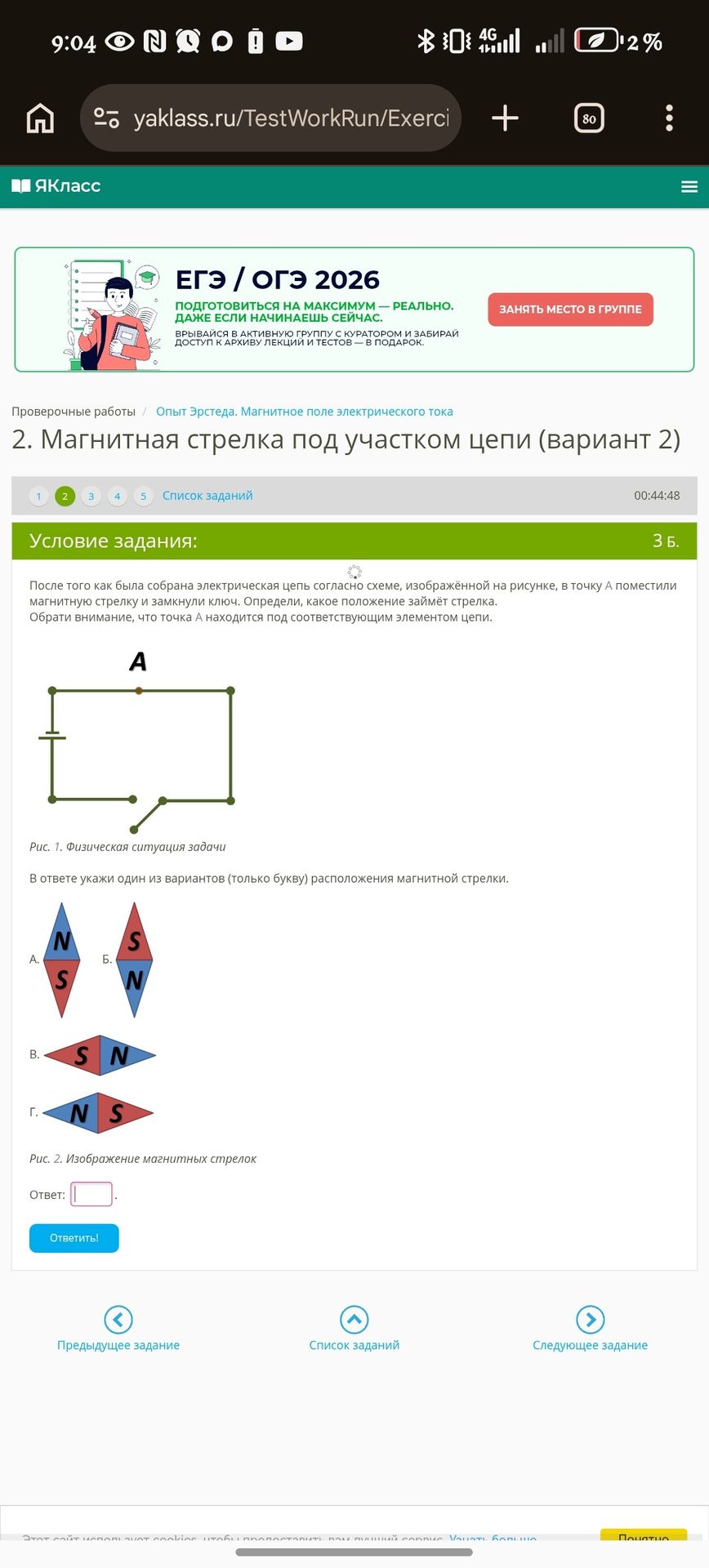

2. Магнитная стрелка под участком цепи (вариант 2)

Разбор задания:

Чтобы определить, какое положение займет магнитная стрелка, нужно вспомнить правило буравчика (или правило правой руки). Это правило помогает определить направление магнитного поля, создаваемого током в проводнике.

1. Определяем направление тока: На схеме изображена батарейка (источник тока). Длинная черта — это "плюс" (+), короткая — "минус" (-). Ток течет от "плюса" к "минусу". Направление тока в участке цепи, под которым находится точка А, — слева направо.
2. Применяем правило буравчика: Представь, что ты вкручиваешь буравчик (или обхватываешь провод правой рукой) по направлению тока. Куда будет двигаться буравчик (или куда будет указывать большой палец правой руки), туда и будет направлена линия магнитного поля. В нашем случае, если ток идет слева направо, то над проводником линии магнитного поля направлены "от нас" (условно обозначается крестиком), а под проводником — "на нас" (условно обозначается точкой).

   Внимание! Магнитная стрелка в данной задаче расположена под проводником.

3. Направление магнитной стрелки: Северный полюс (N) магнитной стрелки всегда стремится указать направление линии магнитного поля. Поскольку линии поля под проводником направлены "на нас" (от нас к наблюдателю), то северный полюс стрелки будет направлен "на нас".
4. Анализ вариантов: Нам нужно найти вариант, где северный полюс (N) стрелки направлен "на нас" (вверх, если смотреть по картинке).
• A: N внизу, S вверху.
• Б: S внизу, N вверху.
• B: N слева, S справа.
• Г: N справа, S слева.

Вариант Б соответствует направлению "на нас", так как N там расположен в верхней части ромба.

Ответ: Б
