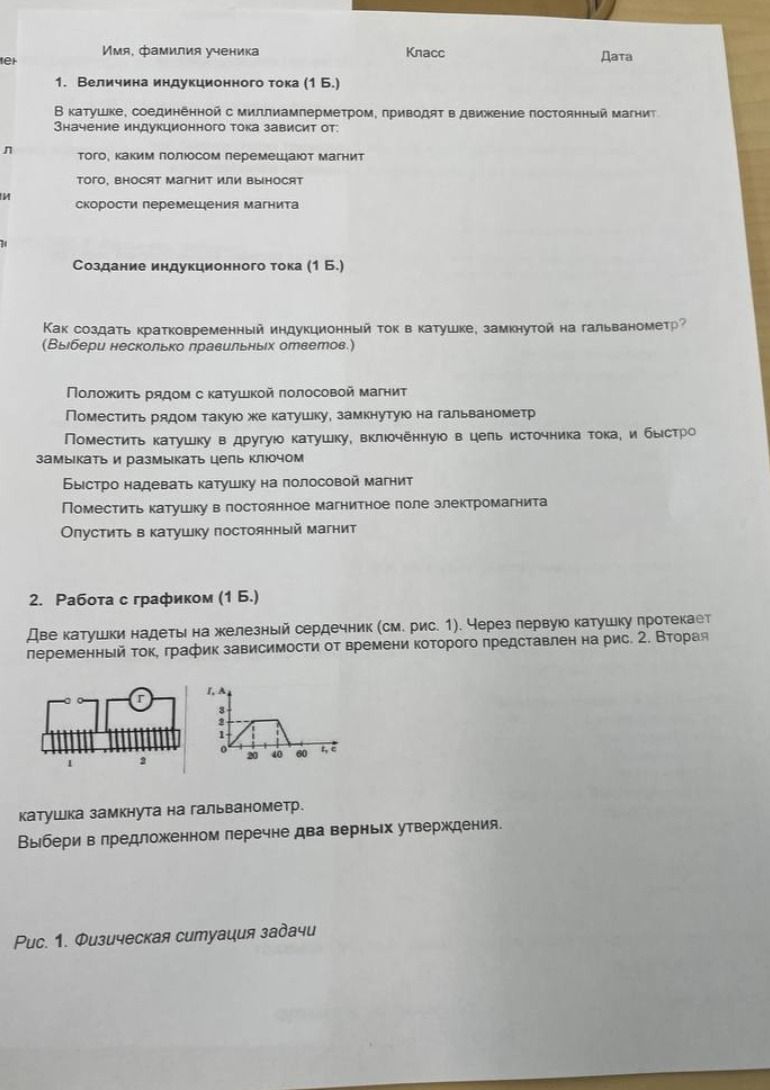

2. Работа с графиком (1 Б.) Две катушки надеты на железный сердечник (см. рис. 1). Через первую катушку протекает переменный ток, график зависимости от времени которого представлен на рис. 2. Вторая катушка замкнута на гальванометр. Катушка 1 |---[ ]---| 1 Катушка 2 |---[G]---| 2 I, A 3+ ___ 2+ / \ 1+ / \ 0+----20--40--60-- t, c Рис. 1. Физическая ситуация задачи Выбери в предложенном перечне два верных утверждения.

2. Работа с графиком

Анализируем график зависимости силы тока от времени для первой катушки:

• От 0 до 20 с: ток растёт от 0 до 2 А. Магнитное поле первой катушки усиливается, значит, во второй катушке возникает индукционный ток.
• От 20 до 40 с: ток постоянен и равен 2 А. Магнитное поле первой катушки постоянно. Индукционный ток во второй катушке отсутствует.
• От 40 до 60 с: ток убывает от 2 А до 0. Магнитное поле первой катушки ослабевает, значит, во второй катушке возникает индукционный ток, но в противоположном направлении по сравнению с первыми 20 секундами.
• После 60 с: ток равен 0. Магнитное поле отсутствует, индукционный ток отсутствует.

Исходя из этого:

• Утверждение 1: Индукционный ток во второй катушке возникает в течение первых 20 секунд. (Верно, так как ток в первой катушке изменяется).
• Утверждение 2: Индукционный ток во второй катушке отсутствует в течение времени от 20 до 40 секунд. (Верно, так как ток в первой катушке постоянен).
• Утверждение 3: Направление индукционного тока во второй катушке противоположно в промежутке времени от 0 до 20 с и от 40 до 60 с. (Верно, так как направление изменения магнитного поля в этих промежутках противоположно).
• Утверждение 4: Скорость изменения индукционного тока во второй катушке одинакова в промежутке времени от 0 до 20 с и от 40 до 60 с. (Неверно, так как скорость изменения тока в первой катушке разная на этих интервалах).

Ответ: Индукционный ток во второй катушке возникает в течение первых 20 секунд; Индукционный ток во второй катушке отсутствует в течение времени от 20 до 40 секунд.
