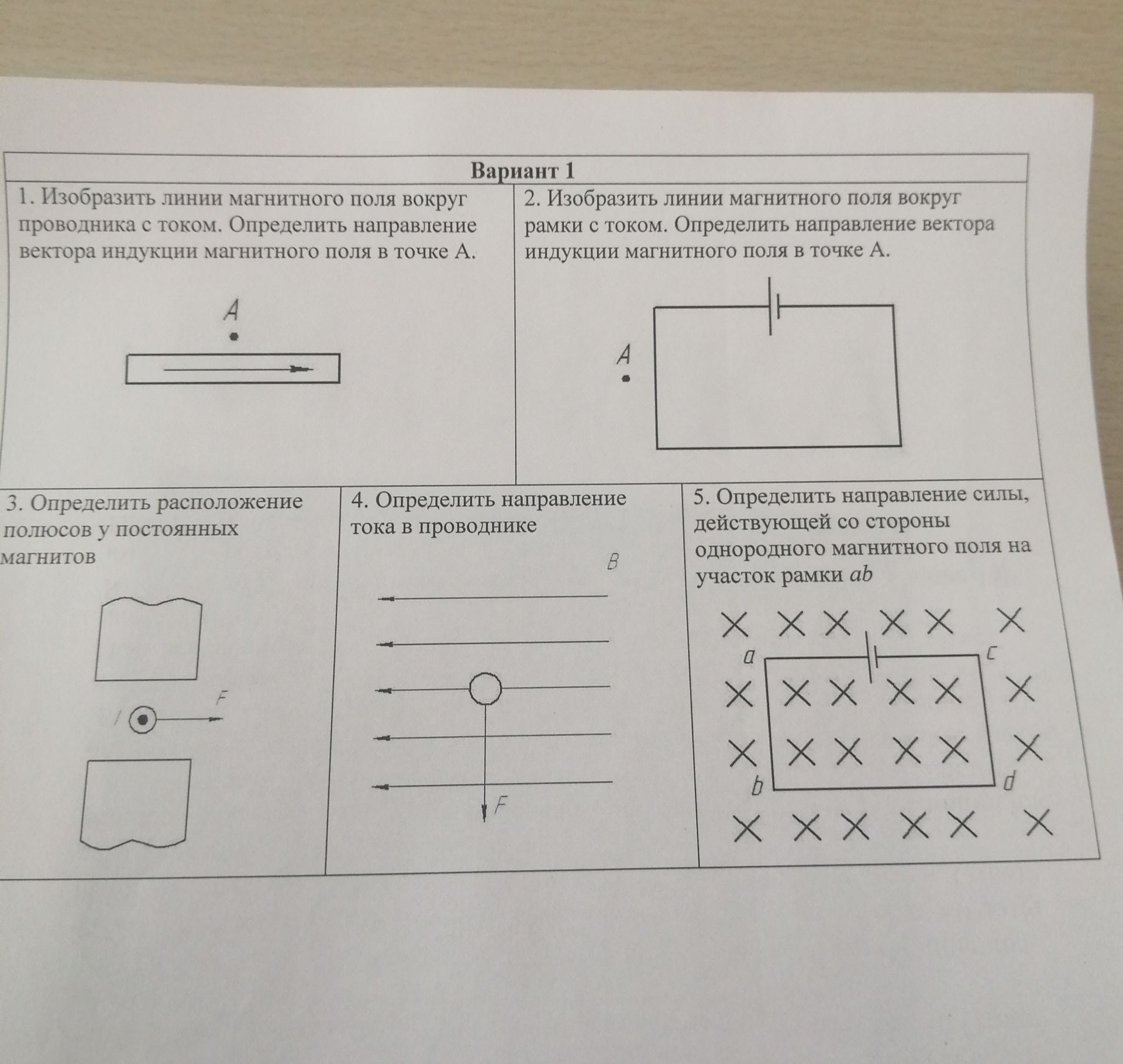

3. Определить расположение полюсов у постоянных магнитов F

Объяснение:

На рисунке показан проводник с током, обозначенный кружком с точкой посередине, что означает ток, идущий из плоскости листа. Стрелка F показывает направление силы, действующей на проводник.

Для определения полюсов магнитов используется правило левой руки. Сила, действующая на проводник с током в магнитном поле, определяется по формуле $$F = I \times l \times B \times \text{sin}(\text{α})$$, где I — сила тока, l — длина проводника, B — индукция магнитного поля, α — угол между направлением тока и вектором магнитной индукции.

Направление силы F, тока I и вектора магнитной индукции B связаны правилом левой руки.

Применив правило левой руки:

• Ладонь левой руки обращена к нам (так как ток идет к нам).
• Четыре пальца указывают направление тока (из плоскости листа).
• Вектор магнитной индукции (линии поля) должен быть направлен так, чтобы сила F действовала в указанном направлении (вправо).

Это означает, что магнитное поле входит в проводник сверху и выходит снизу. В классическом представлении магнитные линии выходят из северного полюса (N) и входят в южный полюс (S).

Следовательно:

• Верхний магнит (или его часть, ближайшая к проводнику) имеет южный полюс (S).
• Нижний магнит (или его часть, ближайшая к проводнику) имеет северный полюс (N).

Расположение полюсов:

• Верхний магнит: Южный полюс (S)
• Нижний магнит: Северный полюс (N)
