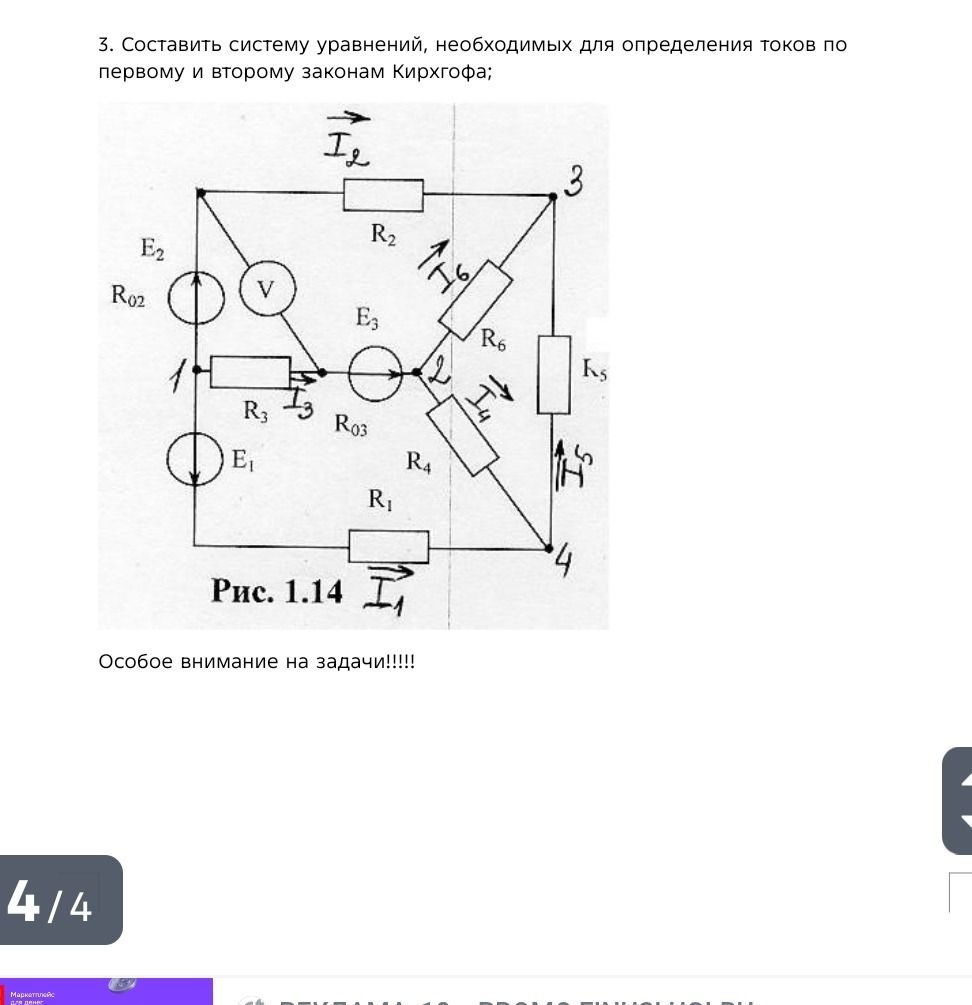

3. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;

Решение:

Для составления системы уравнений по законам Кирхгофа, применим их к представленной схеме. Введём обозначения для токов и направлений:

1. Первый закон Кирхгофа (закон токов): Сумма токов, втекающих в узел, равна сумме токов, вытекающих из него.
• Применим к узлу 1: \( I_2 + I_3 = I_1 \)
• Применим к узлу 2: \( I_3 = I_6 + I_4 \)
• Применим к узлу 3: \( I_2 + I_6 = I_5 \)
• Применим к узлу 4: \( I_4 + I_5 = I_1 \)
2. Второй закон Кирхгофа (закон напряжений): В любом замкнутом контуре алгебраическая сумма ЭДС равна алгебраической сумме падений напряжений на сопротивлениях.
• Контур 1-2-3: \( E_2 = I_2 R_{02} + I_3 R_3 + I_6 R_6 \) (Направления токов выбраны так, чтобы вносить положительный вклад в ЭДС и падение напряжения, где это возможно).
• Контур 2-4-3: \( E_3 = I_4 R_4 + I_5 R_5 - I_6 R_6 \)
• Контур 1-2-4: \( E_2 - E_1 = I_2 R_{02} + I_4 R_4 - I_3 R_3 \)
• Контур 1-3-4: \( E_1 = I_3 R_3 + I_5 R_5 + I_4 R_4 \)

Выберем три независимых уравнения из полученных для решения системы:

1. Узел 1: \( I_1 = I_2 + I_3 \)
2. Контур 1-2-3: \( E_2 = I_2 R_{02} + I_3 R_3 + I_6 R_6 \)
3. Контур 2-4-3: \( E_3 = I_4 R_4 + I_5 R_5 - I_6 R_6 \)

Примечание: Для полного решения системы необходимо использовать 4 независимых уравнения, так как в схеме 4 неизвестных тока (I1, I2, I3, I4, I5, I6 - 6 токов, но не все они независимы). Например, можно выбрать 3 уравнения по узлам и 1 по контуру, либо 2 по узлам и 2 по контурам, в зависимости от структуры схемы. В данном случае, для иллюстрации, приведены примеры уравнений.

Система уравнений:

1. \( I_1 - I_2 - I_3 = 0 \) (узел 1)

2. \( I_2 R_{02} + I_3 R_3 + I_6 R_6 = E_2 \) (контур 1-2-3)

3. \( I_4 R_4 + I_5 R_5 - I_6 R_6 = E_3 \) (контур 2-4-3)

4. \( I_1 - I_4 - I_5 = 0 \) (узел 4)
