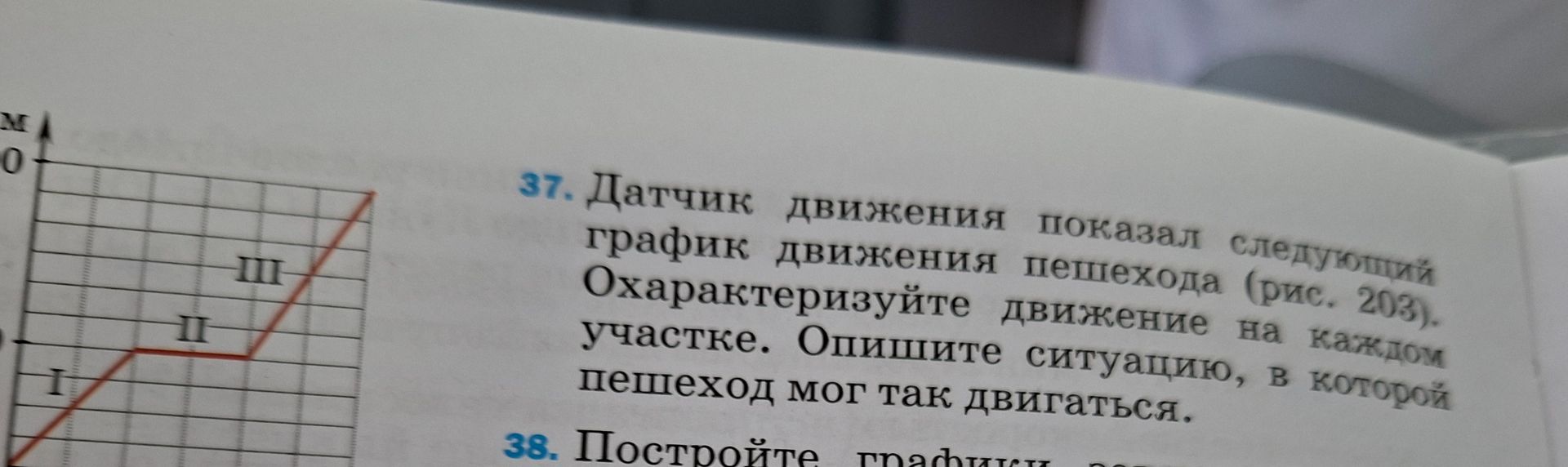

37. Датчик движения показал следующий график движения пешехода (рис. 203). Охарактеризуйте движение на каждом участке. Опишите ситуацию, в которой пешеход мог так двигаться.

Решение:

На графике представлено движение пешехода, где по вертикальной оси отложено пройденное расстояние (или изменение положения), а по горизонтальной — время.

• Участок I: Наклонная линия, идущая вверх. Это означает, что пешеход двигался с постоянной скоростью, увеличивая расстояние. Ситуация: пешеход шёл по прямой дороге с постоянной скоростью.
• Участок II: Горизонтальная линия. Это означает, что пешеход остановился, его положение не менялось. Ситуация: пешеход остановился, чтобы подождать кого-то, перейти дорогу или отдохнуть.
• Участок III: Наклонная линия, идущая вверх, с большим углом наклона, чем на участке I. Это означает, что пешеход двигался с большей постоянной скоростью, чем на первом участке. Ситуация: пешеход ускорился и побежал, например, чтобы успеть на автобус или догнать кого-то.

Ответ: Участок I — равномерное движение вперёд; Участок II — остановка (покой); Участок III — равномерное движение вперёд с большей скоростью.
