7. По проводнику течет ток. Определите направление силовой линии магнитного поля этого тока.

Решение:

Направление силовых линий магнитного поля, создаваемого прямолинейным проводником с током, определяется по правилу буравчика (или правилу правой руки):

1. Представьте, что вы вкручиваете буравчик (или зажимаете проводник правой рукой) так, чтобы он двигался по направлению тока.
2. Направление, в котором вращается ручка буравчика (или направление, куда указывают согнутые пальцы правой руки), соответствует направлению силовых линий магнитного поля.

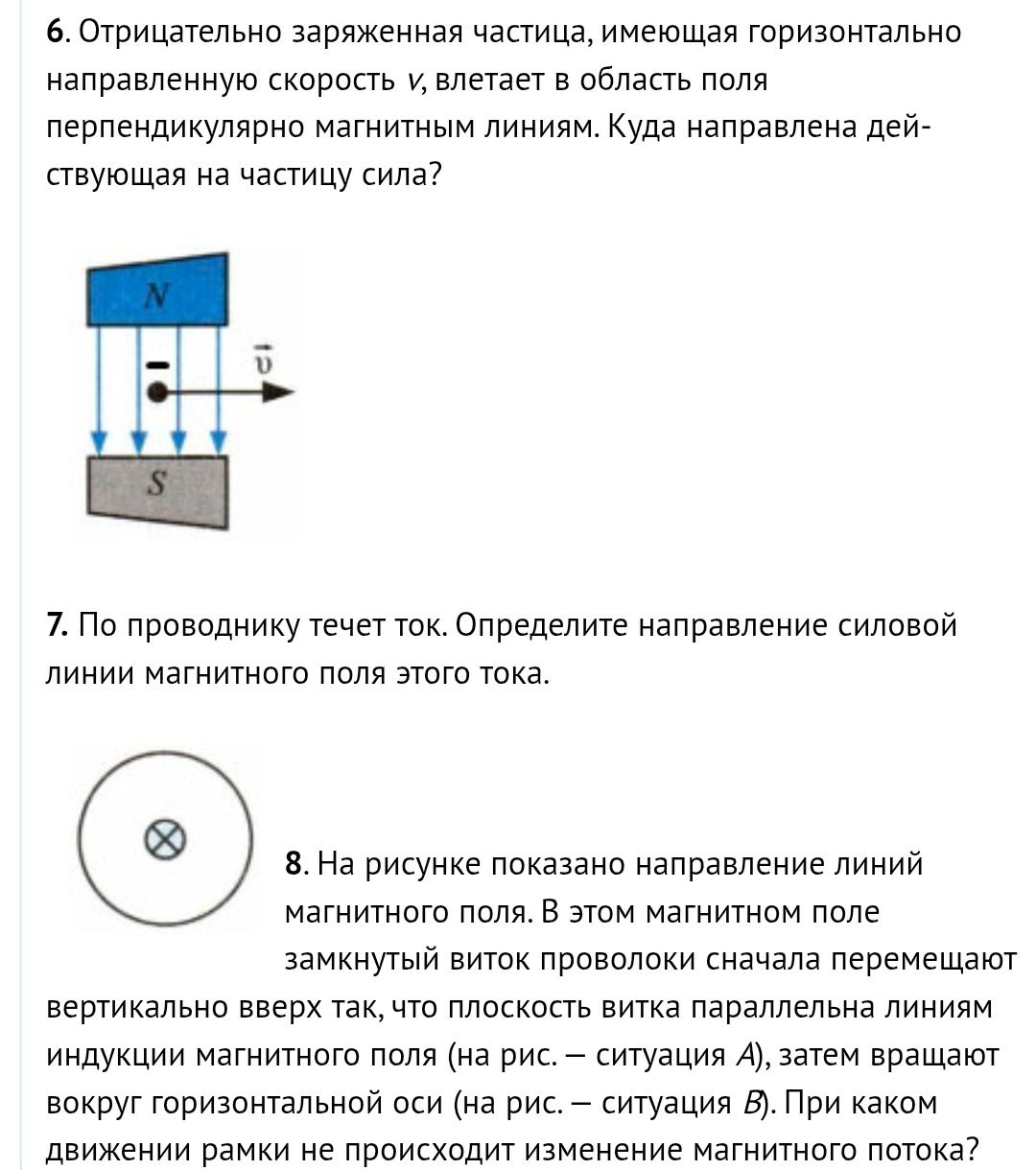

На рисунке показан проводник с током, обозначенным крестиком в круге. Крестик означает, что ток направлен от нас (перпендикулярно плоскости рисунка).

Приложив правило буравчика:

• Если мы вкручиваем буравчик так, что он движется от нас (по направлению тока), то ручка буравчика будет вращаться против часовой стрелки.

Ответ: Силовые линии магнитного поля направлены против часовой стрелки.
