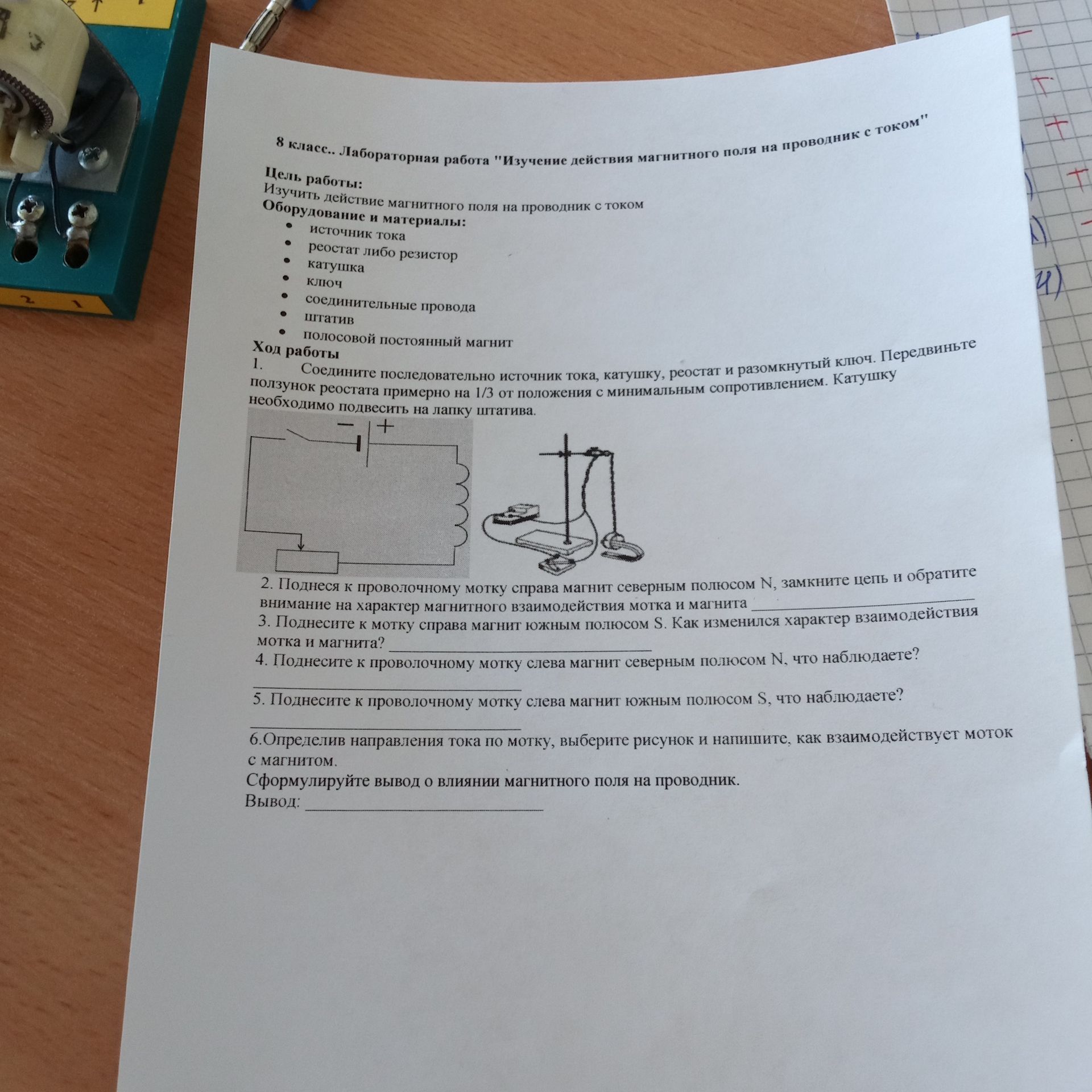

8 класс.. Лабораторная работа "Изучение действия магнитного поля на проводник с током"

Цель работы:

Изучить действие магнитного поля на проводник с током.

Оборудование и материалы:

• источник тока
• реостат либо резистор
• катушка
• ключ
• соединительные провода
• штатив
• полосовой постоянный магнит

Ход работы

1. Соедините последовательно источник тока, катушку, реостат и разомкнутый ключ. Передвиньте ползунок реостата примерно на 1/3 от положения с минимальным сопротивлением. Катушку необходимо подвесить на лапку штатива.
2. Поднеся к проволочному мотку справа магнит северным полюсом N, замкните цепь и обратите внимание на характер магнитного взаимодействия мотка и магнита.
3. Поднесите к мотку справа магнит южным полюсом S. Как изменился характер взаимодействия мотка и магнита?
4. Поднесите к проволочному мотку слева магнит северным полюсом N, что наблюдаете?
5. Поднесите к проволочному мотку слева магнит южным полюсом S, что наблюдаете?
6. Определив направления тока по мотку, выберите рисунок и напишите, как взаимодействует моток с магнитом.

Сформулируйте вывод о влиянии магнитного поля на проводник.

Вывод:
