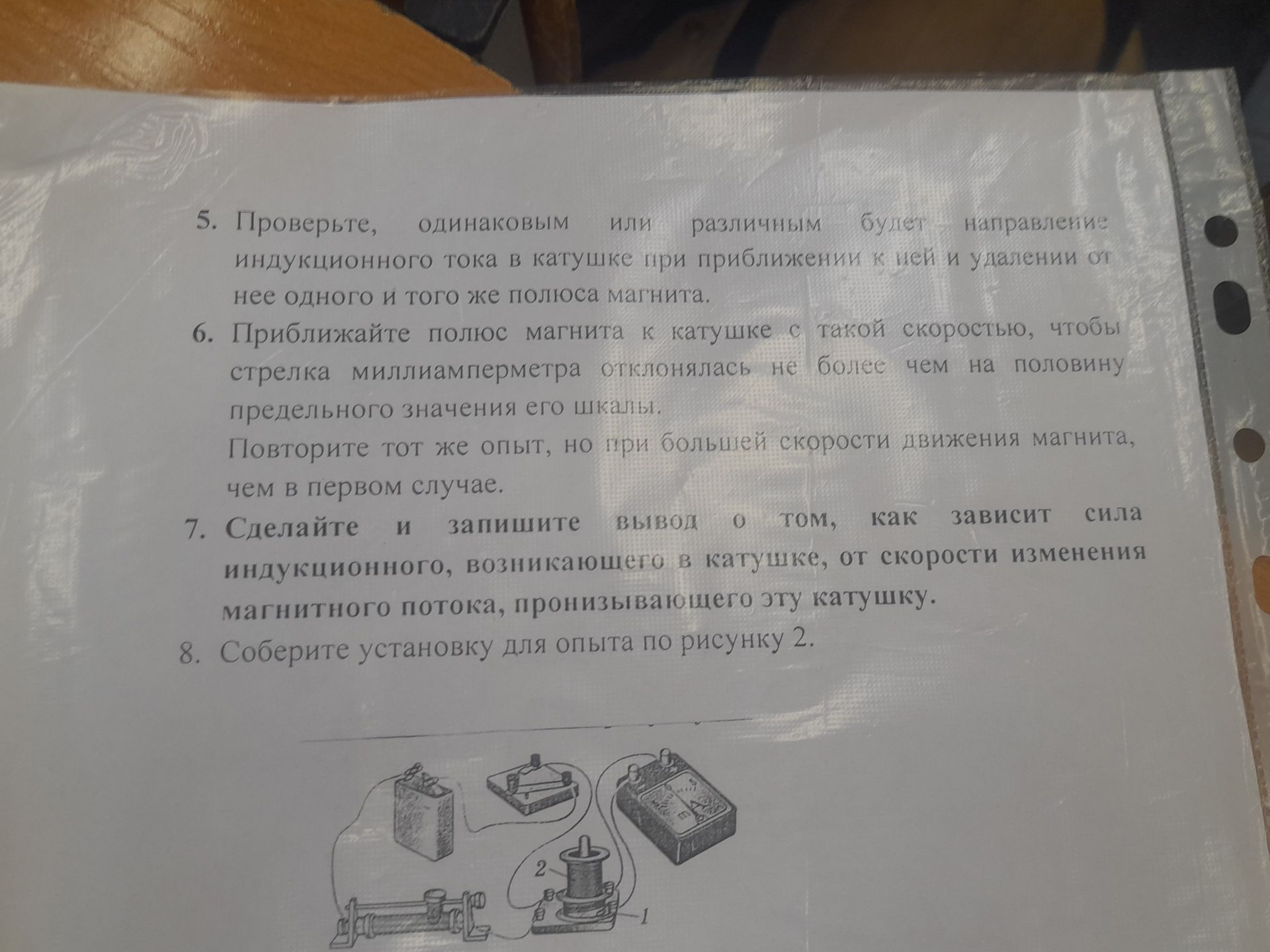

8. Соберите установку для опыта по рисунку 2.

Инструкция по сборке установки (по рисунку):

На рисунке изображена типичная установка для демонстрации электромагнитной индукции:

1. Источник питания: Слева на рисунке видна батарейка (или другой источник постоянного тока).
2. Катушка (индукционная катушка): По центру изображена катушка с большим числом витков провода (обозначена цифрой 2).
3. Магнит: На рисунке не показан, но подразумевается, что он будет использоваться для внесения изменений в магнитное поле вокруг катушки.
4. Измерительный прибор: Справа находится миллиамперметр (или гальванометр, обозначенный буквой 'A' в круге, с двумя клеммами +/-), который регистрирует индукционный ток.
5. Соединительные провода: Видны провода, соединяющие компоненты.

Порядок сборки:

1. Соедините выводы катушки (2) с клеммами миллиамперметра (+ и -) с помощью соединительных проводов.
2. (В данном случае, так как эксперимент идет с магнитом, источник питания (батарейка) и миллиамперметр, возможно, подключены к разным катушкам или используется одна катушка и внешний магнит. На рисунке показано, что катушка 2 подключена к миллиамперметру. Если для опыта требуется создание магнитного поля от тока, то батарейка подключается ко второй катушке, но на этом рисунке она не показана подключенной к катушке 2. Предполагается, что используется только катушка 2 и внешний магнит, а батарейка и второй элемент схемы (возможно, другая катушка) не видны или не используются в данном конкретном шаге.)

Примечание: Рисунок демонстрирует основную часть схемы для наблюдения индукции от внешнего, а не от электромагнитного поля, создаваемого в этой же цепи. Поэтому соединение катушки с миллиамперметром является ключевым. Батарейка, вероятно, относится к другому опыту или части эксперимента, где создается переменное магнитное поле от другой катушки.
