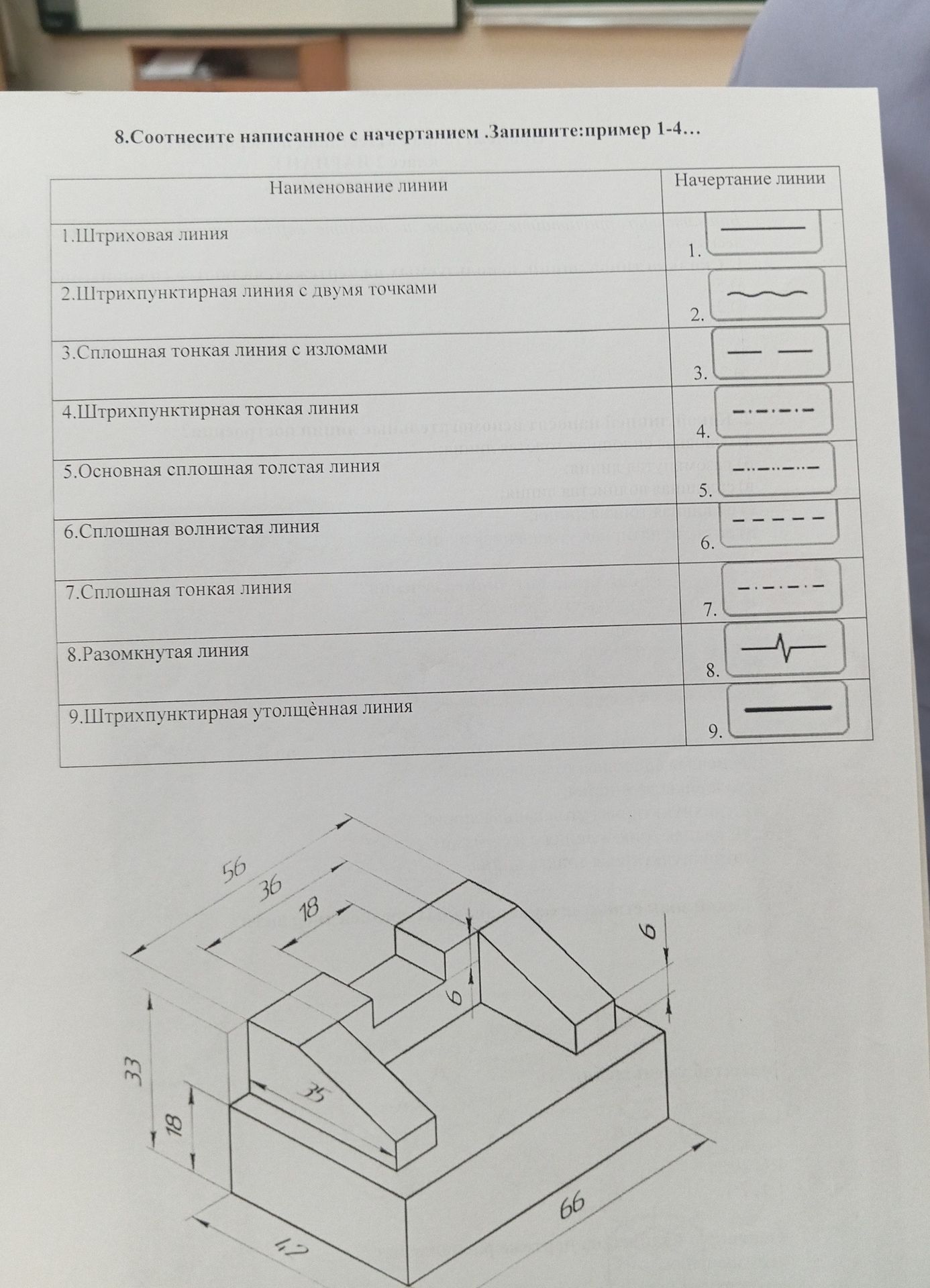

8. Соотнесите написанное с начертанием.Запишите:пример 1-4...

Задание:

Нужно соотнести название линии с её начертанием. Давайте разберем каждую позицию:

Решение:

• 1. Штриховая линия — это тонкая линия, состоящая из коротких штрихов, разделенных равными промежутками. На схеме это соответствует варианту 6.
• 2. Штрихпунктирная линия с двумя точками — это линия, состоящая из одного длинного штриха, затем двух точек, затем опять длинного штриха. На схеме это вариант 7.
• 3. Сплошная тонкая линия с изломами — это тонкая линия, которая имеет резкие изгибы (зигзагообразная). На схеме это вариант 8.
• 4. Штрихпунктирная тонкая линия — это тонкая линия, состоящая из длинных штрихов, разделенных точками. На схеме это вариант 4.
• 5. Основная сплошная толстая линия — это линия, которая обозначает контуры видимых частей предмета. На схеме это вариант 9.
• 6. Сплошная волнистая линия — это тонкая линия, которая имеет плавные изгибы. На схеме это вариант 2.
• 7. Сплошная тонкая линия — это обычная тонкая линия, которая используется для большинства размеров и осевых. На схеме это вариант 1.
• 8. Разомкнутая линия — это линия, которая не замкнута, имеет разрыв. На схеме это вариант 3.
• 9. Штрихпунктирная утолщенная линия — это линия, которая обозначает осевые линии, линии центров. На схеме это вариант 5.

Ответ: 1-7, 2-3, 3-8, 4-4, 5-9, 6-2, 7-1, 8-6, 9-5.
