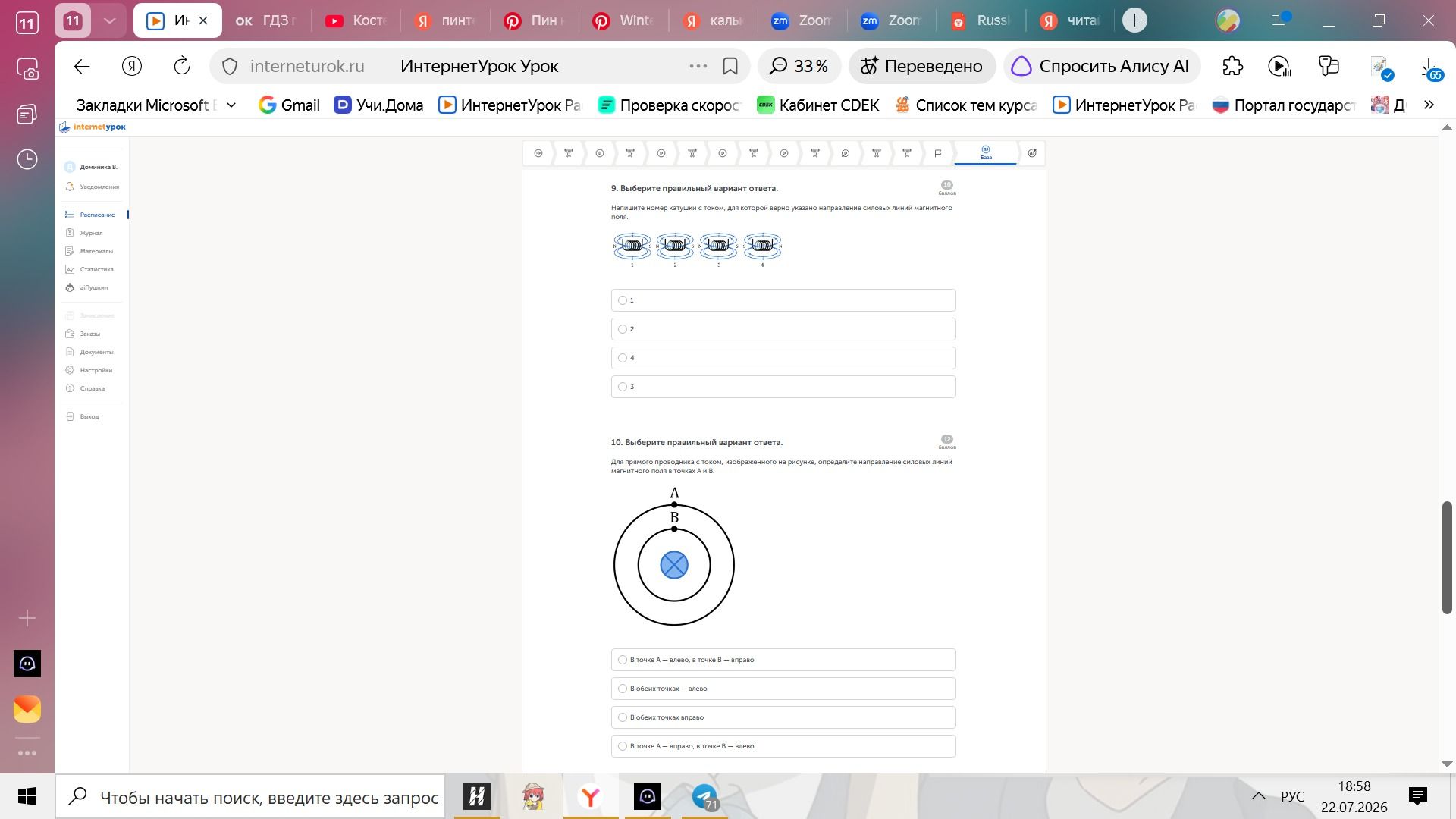

9. Выберите правильный вариант ответа. Напишите номер катушки с током, для которой верно указано направление силовых линий магнитного поля.

Решение:

Для определения направления силовых линий магнитного поля используется правило правой руки. Если обхватить катушку правой рукой так, чтобы четыре пальца указывали направление тока, то отогнутый большой палец покажет направление линии магнитного поля (от южного полюса к северному).

Рассмотрим каждую катушку:

• Катушка 1: Ток идет от плюса к минусу. Если направить пальцы правой руки по току, большой палец будет указывать влево.
• Катушка 2: Ток идет от плюса к минусу. Если направить пальцы правой руки по току, большой палец будет указывать вправо.
• Катушка 3: Ток идет от плюса к минусу. Если направить пальцы правой руки по току, большой палец будет указывать вправо.
• Катушка 4: Ток идет от плюса к минусу. Если направить пальцы правой руки по току, большой палец будет указывать влево.

Из рисунков видно, что на катушках 2 и 3 направление силовых линий магнитного поля указано верно.

Ответ: 2, 3
