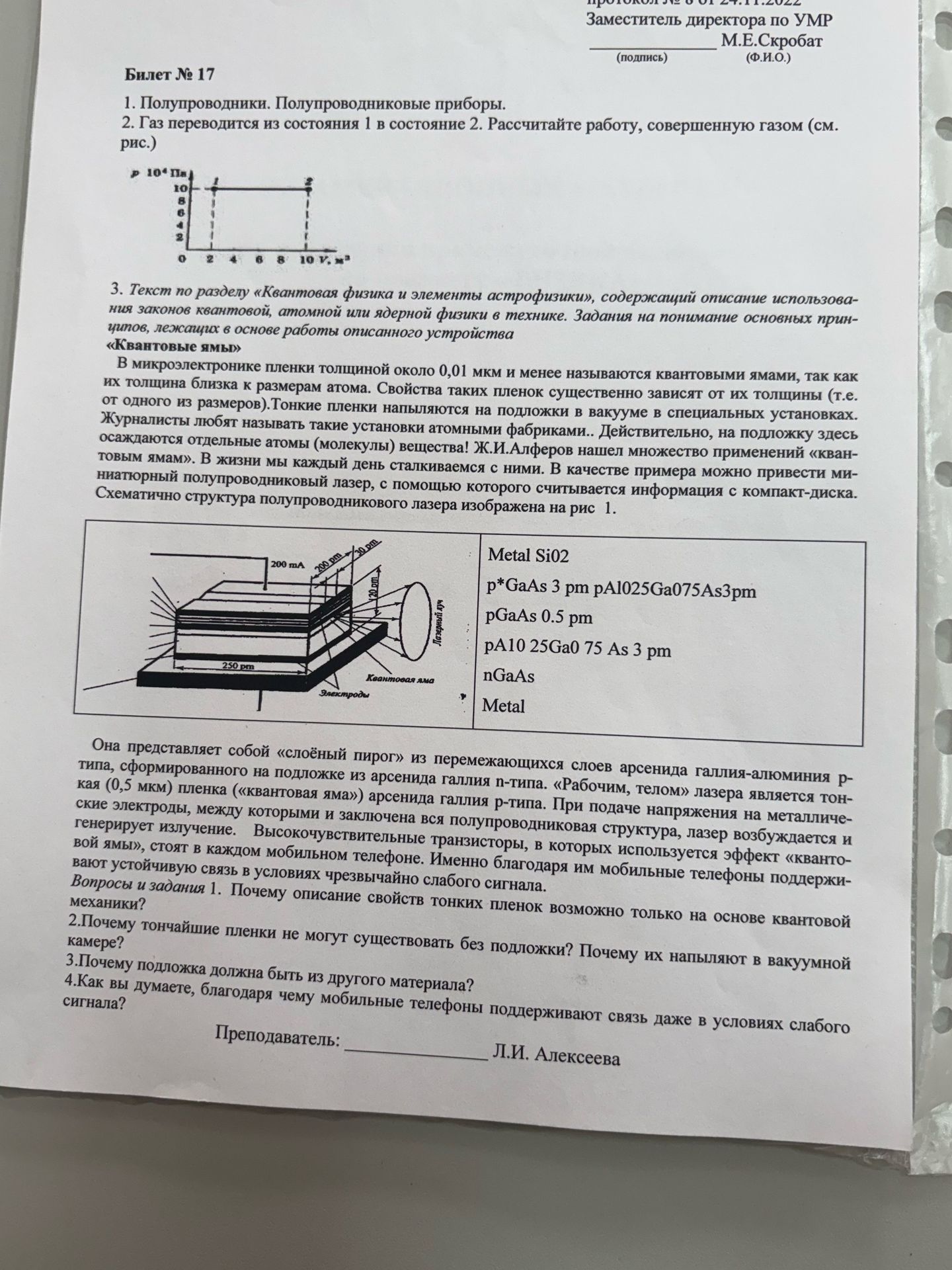

Билет № 17 1. Полупроводники. Полупроводниковые приборы. 2. Газ переводится из состояния 1 в состояние 2. Рассчитайте работу, совершенную газом (см. рис.) р 104 Па 10 8 6 4 2 0 2 4 6 8 10 V, M 3. Текст по разделу «Квантовая физика и элементы астрофизики», содержащий описание использова- ния законов квантовой, атомной или ядерной физики в технике. Задания на понимание основных прин- ципов, лежащих в основе работы описанного устройства «Квантовые ямы» В микроэлектронике пленки толщиной около 0,01 мкм и менее называются квантовыми ямами, так как их толщина близка к размерам атома. Свойства таких пленок существенно зависят от их толщины (т.е. от одного из размеров). Тонкие пленки напыляются на подложки в вакууме в специальных установках. Журналисты любят называть такие установки атомными фабриками.. Действительно, на подложку здесь осаждаются отдельные атомы (молекулы) вещества! Ж.И.Алферов нашел множество применений «кван- товым ямам». В жизни мы каждый день сталкиваемся с ними. В качестве примера можно привести ми- ниатюрный полупроводниковый лазер, с помощью которого считывается информация с компакт-диска. Схематично структура полупроводникового лазера изображена на рис 1. 200 mA 200 pm 200 pm 30 pm 20 pm Metal Si02 p*GaAs 3 pm pAl025Ga075As3pm pGaAs 0.5 pm pA10 25Ga0 75 As 3 pm nGaAs 250 pm Квантовая яма Электроды Metal Она представляет собой «слоёный пирог» из перемежающихся слоев арсенида галлия-алюминия р- типа, сформированного на подложке из арсенида галлия п-типа. «Рабочим, телом» лазера является тон- кая (0,5 мкм) пленка («квантовая яма») арсенида галлия р-типа. При подаче напряжения на металличе- ские электроды, между которыми и заключена вся полупроводниковая структура, лазер возбуждается и генерирует излучение. Высокочувствительные транзисторы, в которых используется эффект «кванто- вой ямы», стоят в каждом мобильном телефоне. Именно благодаря им мобильные телефоны поддержи- вают устойчивую связь в условиях чрезвычайно слабого сигнала. Вопросы и задания 1. Почему описание свойств тонких пленок возможно только на основе квантовой механики? 2. Почему тончайшие пленки не могут существовать без подложки? Почему их напыляют в вакуумной камере? 3. Почему подложка должна быть из другого материала? 4. Как вы думаете, благодаря чему мобильные телефоны поддерживают связь даже в условиях слабого сигнала? Преподаватель: Л.И. Алексеева

Разбор билета № 17

1. Полупроводники. Полупроводниковые приборы.

2. Газ переводится из состояния 1 в состояние 2.

График показывает изобарный процесс (давление постоянно), где объем увеличивается. Работа газа при изобарном процессе вычисляется по формуле:

\[ W = P \Delta V \]

Где:

• \( W \) — работа газа


• \( P \) — постоянное давление


• \( \Delta V \) — изменение объема

Из графика видно, что давление \( P \) = 10 * 10⁴ Па. Изменение объема \( \Delta V \) = 10 м³ - 2 м³ = 8 м³.

Подставляем значения:

\[ W = (10 \times 10^4 \text{ Па}) \times (8 \text{ м}^3) = 80 \times 10^4 \text{ Дж} = 8 \times 10^5 \text{ Дж} \]

Ответ: Работа, совершенная газом, составляет 8 * 10⁵ Дж.

3. Квантовые ямы и полупроводниковый лазер

3.1. Почему описание свойств тонких пленок возможно только на основе квантовой механики?

Тонкие пленки толщиной около 0.01 мкм (что сравнимо с размерами атомов) проявляют свойства, которые нельзя объяснить классической физикой. В таких условиях квантовые эффекты становятся доминирующими. Квантовая механика описывает поведение частиц на атомном и субатомном уровне, где энергия квантуется, и частицы могут вести себя как волны. Эти явления, такие как квантование энергетических уровней и туннелирование, существенно влияют на свойства ультратонких пленок, например, на их оптические и электрические характеристики. Классическая физика не учитывает эти волновые и дискретные свойства.

3.2. Почему тончайшие пленки не могут существовать без подложки? Почему их напыляют в вакуумной камере?

Без подложки: Тончайшие пленки, формирующиеся путем осаждения отдельных атомов или молекул, требуют жесткой и ровной поверхности (подложки) для своего формирования и сохранения структуры. Подложка обеспечивает механическую поддержку и задает начальную геометрию для роста пленки. Без нее атомы просто рассеялись бы или образовали бы неупорядоченный слой.

В вакуумной камере: Напыление в вакууме необходимо для предотвращения взаимодействия осаждаемых атомов с частицами воздуха (газами). Воздух может загрязнять пленку, вызывать нежелательные химические реакции или рассеивать осаждаемые частицы, что мешает формированию чистой и однородной структуры нужной толщины и свойств. Вакуум обеспечивает контролируемую среду для прецизионного осаждения материала.

3.3. Почему подложка должна быть из другого материала?

Подложка часто изготавливается из другого материала для достижения определенных целей:

• Разные кристаллические решетки: Иногда требуется, чтобы подложка имела другую кристаллическую структуру, чтобы избежать слишком сильной кристаллизационной связи с напыляемой пленкой, что может привести к напряжениям или дефектам.


• Электрические свойства: Подложка может быть выбрана так, чтобы обладать нужными электрическими свойствами (например, быть изолятором или полупроводником определенного типа), которые не мешают работе самого устройства (лазера в данном случае).


• Тепловые свойства: Материал подложки может выбираться исходя из его теплопроводности, чтобы эффективно отводить тепло, выделяющееся при работе устройства.


• Химическая инертность: Подложка не должна вступать в реакцию с материалом пленки или с окружающей средой.

В данном случае, подложка из арсенида галлия n-типа используется для формирования слоя арсенида галлия-алюминия р-типа, что создает необходимый p-n переход для работы лазера.

3.4. Как вы думаете, благодаря чему мобильные телефоны поддерживают связь даже в условиях чрезвычайно слабого сигнала?

Мобильные телефоны поддерживают связь в условиях слабого сигнала благодаря использованию технологий, основанных на эффекте «квантовой ямы», в частности, в высокочувствительных транзисторах. Эти транзисторы, работающие на основе квантовых ям, обладают исключительной чувствительностью и способностью эффективно обрабатывать и усиливать даже очень слабые сигналы. Они позволяют телефону улавливать и декодировать информацию, которая была бы неразличима для менее чувствительных устройств. Это достигается за счет тонкой настройки электронных и оптических свойств квантовых ям, которые позволяют точно управлять потоком электронов и их взаимодействием с электромагнитным полем.

Преподаватель: Л.И. Алексеева
