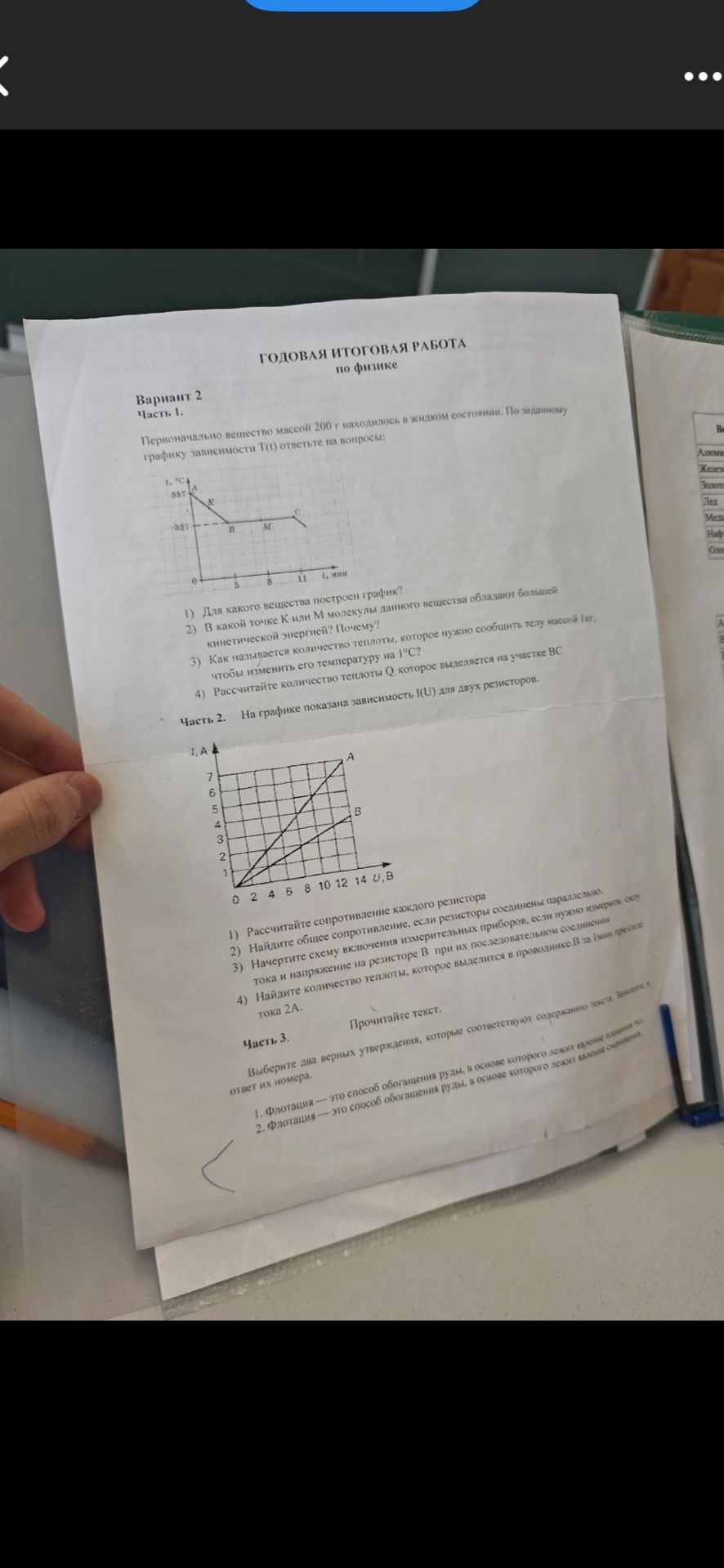

Часть 2. На графике показана зависимость I(U) для двух резисторов. 1) Рассчитайте сопротивление каждого резистора 2) Найдите общее сопротивление, если резисторы соединены параллельно. 3) Начертите схему включения измерительных приборов, если нужно измерить силу тока и напряжение на резисторе В при их последовательном соединении 4) Найдите количество теплоты, которое выделится в проводнике. В за Емин присиле тока 2А.

Решение:

1. Сопротивление резисторов:
По закону Ома, \( R = \frac{U}{I} \).
График показывает зависимость силы тока (I) от напряжения (U).

Для резистора A:
Возьмём точку, где \( U = 4 \) В, тогда \( I = 4 \) А. (Или \( U = 8 \) В, \( I = 8 \) А).
\[ R_A = \frac{U}{I} = \frac{4 \text{ В}}{4 \text{ А}} = 1 \text{ Ом} \]

Для резистора B:
Возьмём точку, где \( U = 8 \) В, тогда \( I = 4 \) А. (Или \( U = 12 \) В, \( I = 6 \) А).
\[ R_B = \frac{U}{I} = \frac{8 \text{ В}}{4 \text{ А}} = 2 \text{ Ом} \]

2. Общее сопротивление при параллельном соединении:
Формула для общего сопротивления при параллельном соединении: \( R_{общ} = \frac{R_A \cdot R_B}{R_A + R_B} \) или \( \frac{1}{R_{общ}} = \frac{1}{R_A} + \frac{1}{R_B} \).
\[ R_{общ} = \frac{1 \text{ Ом} \cdot 2 \text{ Ом}}{1 \text{ Ом} + 2 \text{ Ом}} = \frac{2}{3} \text{ Ом} \]

3. Схема включения измерительных приборов:
Для измерения силы тока используется амперметр, который подключается последовательно с прибором. Для измерения напряжения используется вольтметр, который подключается параллельно прибору.

(Здесь должно быть SVG-изображение схемы. Так как я не могу создавать изображения, опишу схему словами.)

Схема:
Источник питания → Амперметр (A) → Резистор B (R_B) → Замыкание цепи.
Параллельно резистору B подключается Вольтметр (V), его клеммы соединяются с клеммами резистора B.

4. Количество теплоты, выделившееся в проводнике (резисторе B) при силе тока 2А:
Формула количества теплоты (закон Джоуля-Ленца): \( Q = I^2 R t \).
Нам известна сила тока \( I = 2 \) А и сопротивление резистора B \( R_B = 2 \) Ом. Однако, время \( t \) не указано в условии. Предположим, что вопрос подразумевает количество теплоты, выделяющееся за 1 секунду, или же в условии есть опечатка и подразумевается какое-то другое условие.

Если принять \( t = 1 \) с:
\[ Q = (2 \text{ А})^2 \cdot 2 \text{ Ом} \cdot 1 \text{ с} = 4 \text{ А}^2 \cdot 2 \text{ Ом} \cdot 1 \text{ с} = 8 \text{ Дж} \]

Если в вопросе имеется в виду, что на резисторе B выделяется теплота при силе тока 2А, и при этом напряжение на этом резисторе равно, скажем, 4 В (точка на графике A), то:

Проверим, соответствует ли сила тока 2А напряжению 4В для резистора B:
По графику, если \( U_B = 4 \) В, то \( I_B = 2 \) А. Это соответствует графику.

Тогда количество теплоты за 1 секунду:
\[ Q = I^2 R_B t = (2 \text{ А})^2 \cdot 2 \text{ Ом} \cdot 1 \text{ с} = 8 \text{ Дж} \]

Если же имеется в виду, что ток в цепи составляет 2А, и эта цепь состоит из резистора B, то:

Количество теплоты, выделившееся за время t:
\[ Q = I^2 R_B t = (2 \text{ А})^2 \times 2 \text{ Ом} \times t = 8t \text{ Дж} \]

Так как условие задачи не уточняет время, предполагаем, что имелось в виду количество теплоты, выделившееся за 1 секунду.

Ответ: 1. \( R_A = 1 \) Ом, \( R_B = 2 \) Ом; 2. \( R_{общ} = \frac{2}{3} \) Ом; 3. (Описание схемы выше); 4. 8 Дж (при \( t = 1 \) с).
