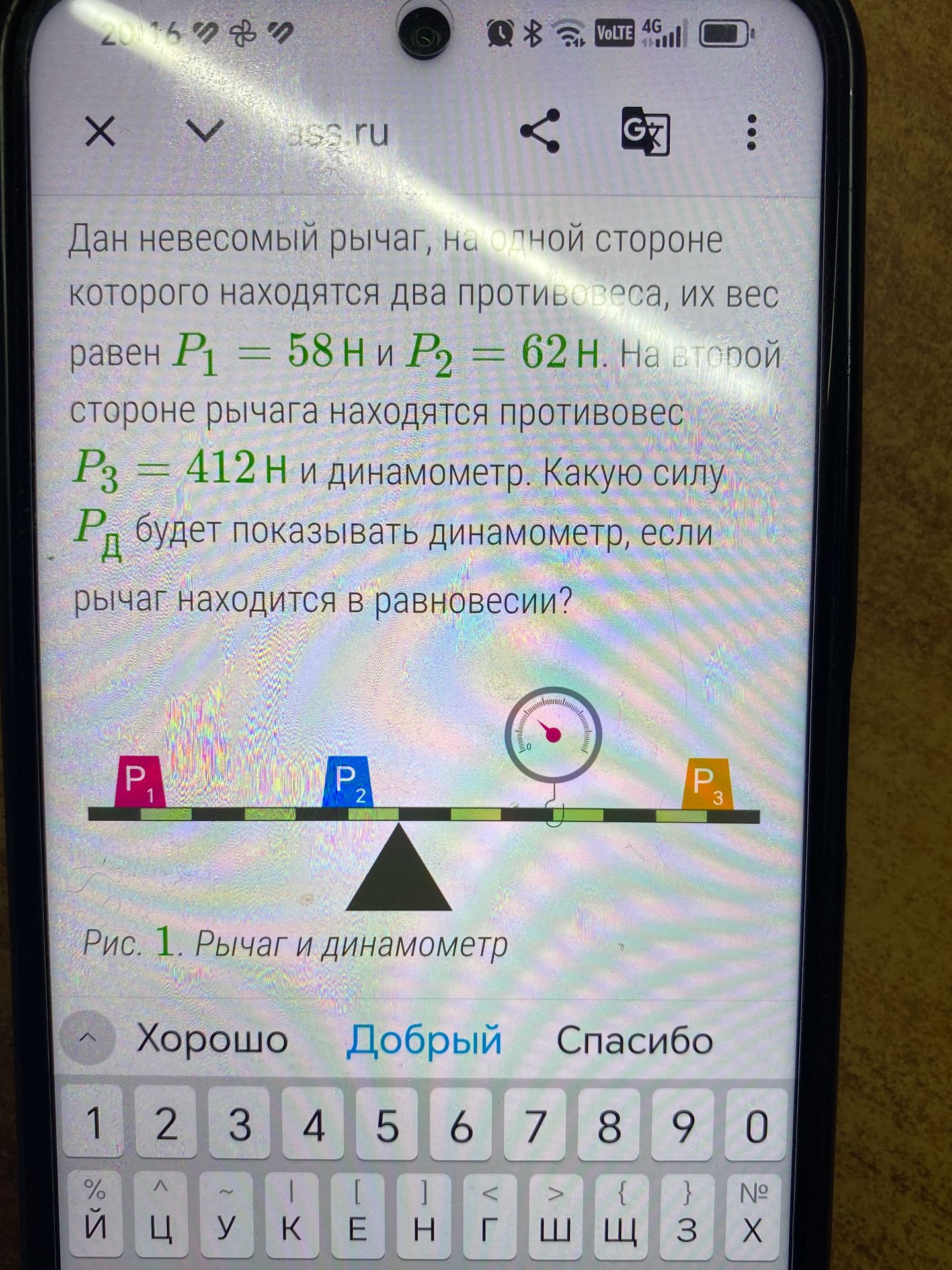

Дан невесомый рычаг, на одной стороне которого находятся два противовеса, их вес равен $$P_1 = 58$$ Н и $$P_2 = 62$$ Н. На второй стороне рычага находятся противовес $$P_3 = 412$$ Н и динамометр. Какую силу $$P_{\text{д}}$$ будет показывать динамометр, если рычаг находится в равновесии?

Привет! Давай разберемся с этой задачей про рычаг.

Условие:

• С одной стороны рычага действуют силы $$P_1 = 58$$ Н и $$P_2 = 62$$ Н.
• С другой стороны рычага действуют сила $$P_3 = 412$$ Н и динамометр, показывающий силу $$P_{\text{д}}$$.
• Рычаг находится в равновесии.

Что нужно найти: Силу, которую показывает динамометр ($$P_{\text{д}}$$).

Решение:

Рычаг находится в равновесии, когда сумма моментов сил, действующих в одном направлении, равна сумме моментов сил, действующих в противоположном направлении.

Момент силы – это произведение силы на плечо (расстояние от точки опоры до точки приложения силы).

В нашем случае, на рисунке видно, что $$P_1$$ и $$P_2$$ находятся на одном плече, а $$P_3$$ и $$P_{\text{д}}$$ – на другом.

Давай обозначим:

• Плечо, на котором находятся $$P_1$$ и $$P_2$$, как $$L_1$$.
• Плечо, на котором находятся $$P_3$$ и $$P_{\text{д}}$$, как $$L_2$$.

Для равновесия рычага должно выполняться условие:

$$P_1 \times L_1 + P_2 \times L_1 = P_3 \times L_2 + P_{\text{д}} \times L_2$$

Вынесем $$L_1$$ и $$L_2$$ за скобки:

$$L_1 \times (P_1 + P_2) = L_2 \times (P_3 + P_{\text{д}})$$

Из рисунка видно, что плечи $$L_1$$ и $$L_2$$ равны, то есть $$L_1 = L_2$$. Это значит, что мы можем их сократить.

$$P_1 + P_2 = P_3 + P_{\text{д}}$$

Теперь подставим известные значения:

$$58 \text{ Н} + 62 \text{ Н} = 412 \text{ Н} + P_{\text{д}}$$

$$120 \text{ Н} = 412 \text{ Н} + P_{\text{д}}$$

Чтобы найти $$P_{\text{д}}$$, перенесем $$412$$ Н в левую часть уравнения:

$$P_{\text{д}} = 120 \text{ Н} - 412 \text{ Н}$$

$$P_{\text{д}} = -292 \text{ Н}$$

Получилась отрицательная сила. Это означает, что в данной конфигурации рычаг НЕ МОЖЕТ находиться в равновесии, если динамометр показывает силу, направленную ВНИЗ (как обычно показывает вес).

Важное замечание: На рисунке динамометр расположен так, что он измеряет силу, направленную ВВЕРХ (чтобы уравновесить $$P_3$$). В таком случае, момент от динамометра должен быть противоположным моменту от $$P_3$$.

Следовательно, уравнение равновесия должно выглядеть так:

$$P_1 \times L_1 + P_2 \times L_1 = P_3 \times L_2 - P_{\text{д}} \times L_2$$ (если $$P_{\text{д}}$$ направлен вверх)

Или, если мы считаем $$P_{\text{д}}$$ как силу, которую нужно приложить, чтобы уравновесить $$P_3$$, то:

$$P_1 + P_2 + P_{\text{д}} = P_3$$ (если $$P_1, P_2$$ и $$P_{\text{д}}$$ на одной стороне, а $$P_3$$ на другой)

Но по рисунку $$P_1$$ и $$P_2$$ на одной стороне, а $$P_3$$ и $$P_{\text{д}}$$ на другой.

Следовательно, правильное уравнение равновесия (учитывая, что плечи равны):

$$P_1 + P_2 = P_3 + P_{\text{д}}$$

Если динамометр измеряет силу, направленную вверх, и $$P_3$$ тоже действует вниз, то:

$$P_1 + P_2 + P_{\text{д}} = P_3$$

$$58 \text{ Н} + 62 \text{ Н} + P_{\text{д}} = 412 \text{ Н}$$

$$120 \text{ Н} + P_{\text{д}} = 412 \text{ Н}$$

$$P_{\text{д}} = 412 \text{ Н} - 120 \text{ Н}$$

$$P_{\text{д}} = 292 \text{ Н}$$

Ответ: 292 Н
