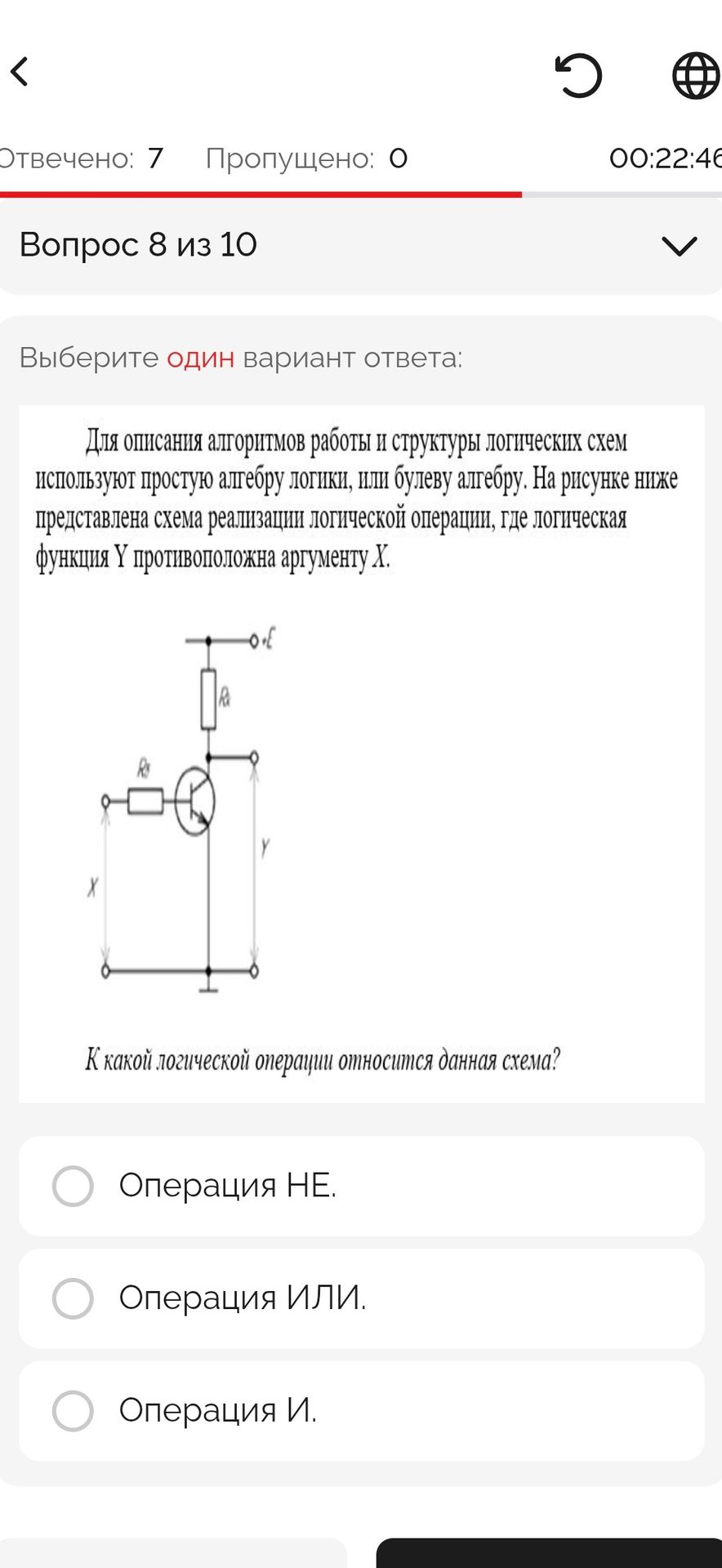

Для описания алгоритмов работы и структуры логических схем используют простую алгебру логики, или булеву алгебру. На рисунке представлена схема реализации логической операции, где логическая функция Y противоположна аргументу X. К какой логической операции относится данная схема? Варианты: операция НЕ; операция ИЛИ; операция И.

При наличии сигнала на входе транзистор открывается и соединяет выход с землёй, поэтому на выходе устанавливается противоположный логический уровень. При отсутствии сигнала транзистор закрыт, и выход через резистор подтягивается к источнику питания.

Ответ: операция НЕ.
