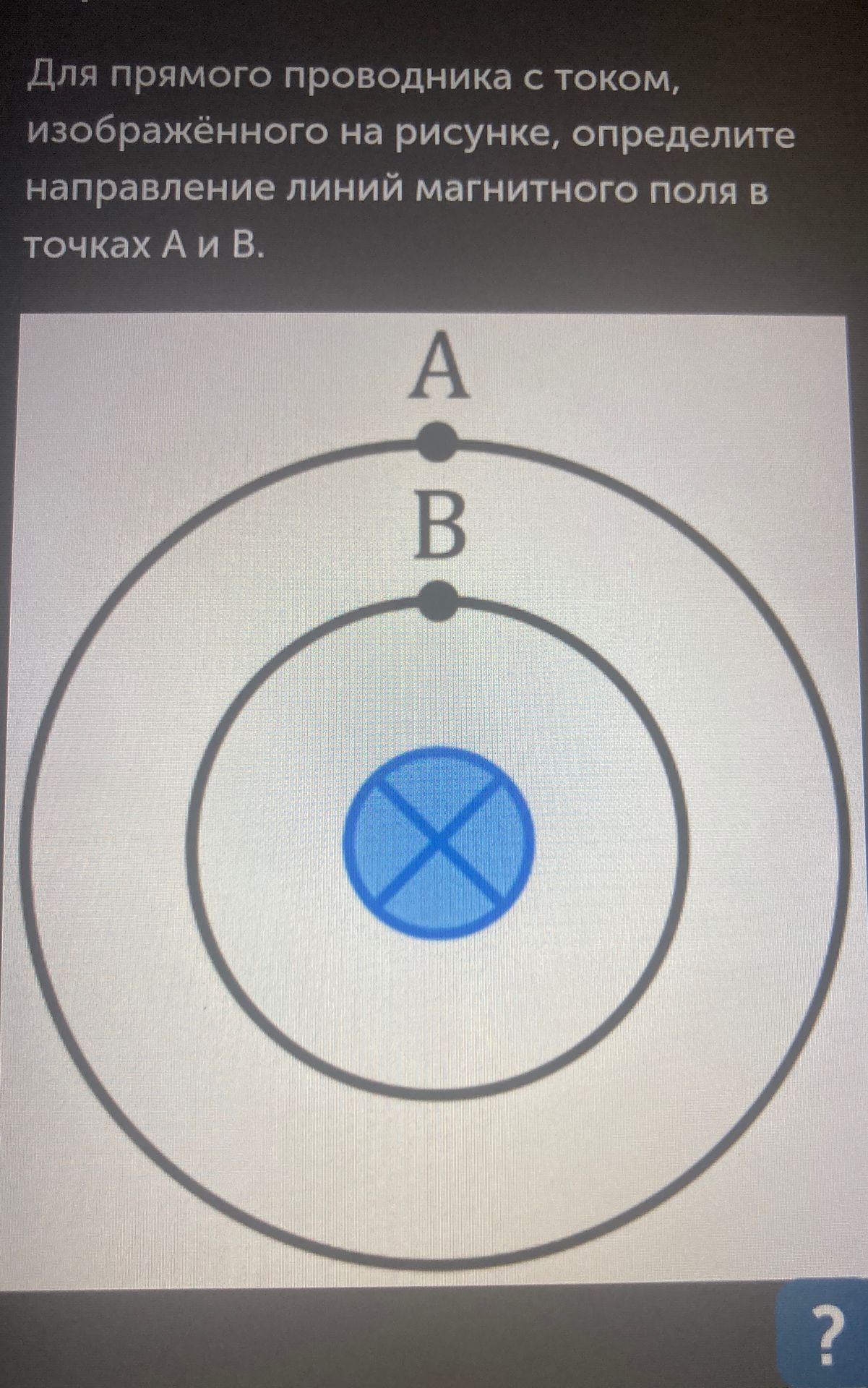

Для прямого проводника с током, изображённого на рисунке, определите направление линий магнитного поля в точках А и В.

Для определения направления линий магнитного поля вокруг прямого проводника с током используется правило буравчика (или правило правой руки).

Правило буравчика: Если поступательное движение буравчика соответствует направлению тока в проводнике, то вращательное движение рукоятки буравчика укажет направление линий магнитного поля.

Правило правой руки: Если правую руку расположить так, чтобы большой палец указывал направление тока в проводнике, то остальные пальцы, обхватывающие проводник, укажут направление линий магнитного поля.

На рисунке показан прямой проводник, идущий перпендикулярно плоскости рисунка. Внутри круга изображен крест, который символизирует ток, уходящий от нас (внутрь плоскости рисунка). Это означает, что ток течет от наблюдателя.

1. В точке А:

   Приложим правило правой руки. Направим большой палец правой руки по направлению тока (от нас, внутрь рисунка). Тогда пальцы, обхватывающие проводник, будут загибаться по часовой стрелке. Таким образом, в точке А линии магнитного поля направлены по часовой стрелке.

2. В точке В:

   Применяем то же правило. Поскольку точка В находится на той же окружности, что и точка А (относительно проводника), направление линий магнитного поля будет таким же. В точке В линии магнитного поля также направлены по часовой стрелке.

Объяснение: Линии магнитного поля вокруг прямого проводника с током имеют форму концентрических окружностей. Направление этих линий определяется правилом буравчика или правой руки. В данном случае, поскольку ток направлен от нас, линии поля идут по часовой стрелке.

Ответ: В точках А и В линии магнитного поля направлены по часовой стрелке.
