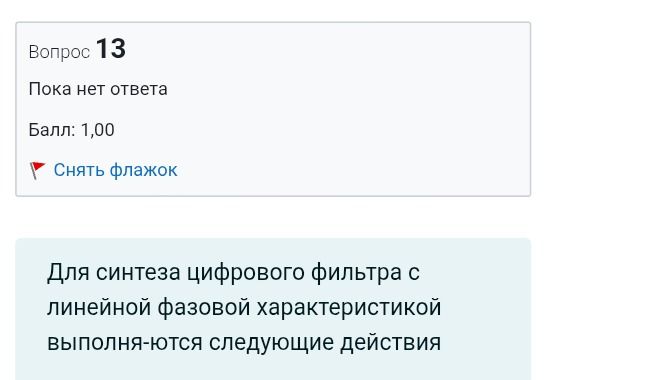

Для синтеза цифрового фильтра с линейной фазовой характеристикой выполняются следующие действия

Действия для синтеза цифрового фильтра с линейной фазовой характеристикой

Для синтеза цифрового фильтра с линейной фазовой характеристикой необходимо выполнить следующие основные действия:

1. Определение требований к фильтру: Необходимо задать желаемые характеристики фильтра, такие как полоса пропускания, полоса задерживания, амплитудно-частотная и фазо-частотная характеристики, коэффициент пульсаций, порядок фильтра и другие параметры.
2. Выбор структуры фильтра: Цифровые фильтры с линейной фазовой характеристикой обычно реализуются в виде фильтров с конечной импульсной характеристикой (КИХ-фильтров), так как они естественным образом обладают линейной фазовой характеристикой.
3. Расчет коэффициентов фильтра: Существует несколько методов расчета коэффициентов КИХ-фильтра с линейной фазовой характеристикой. Наиболее распространенные методы включают:
   • Метод окон: Данный метод заключается в умножении идеальной импульсной характеристики фильтра (которая является бесконечной) на оконную функцию (например, окно Хэмминга, Ханна, Блэкмана).
   • Метод частотной выборки: Этот метод основан на задании значений частотной характеристики фильтра в дискретных точках и последующем обратном дискретном преобразовании Фурье.
   • Алгоритмы Паркса-Макклеллана (Remez algorithm): Этот итерационный алгоритм позволяет найти оптимальные коэффициенты фильтра, минимизирующие максимальную ошибку в заданной полосе частот.
4. Реализация фильтра: Рассчитанные коэффициенты используются для построения цифрового фильтра. Обычно это делается путем применения свертки входного сигнала с импульсной характеристикой фильтра.
5. Тестирование и проверка: Полученный фильтр тестируется для проверки соответствия заданным требованиям.

Ключевым моментом для достижения линейной фазовой характеристики является выбор соответствующей структуры фильтра (обычно КИХ) и применение методов расчета коэффициентов, которые гарантируют эту линейность.
