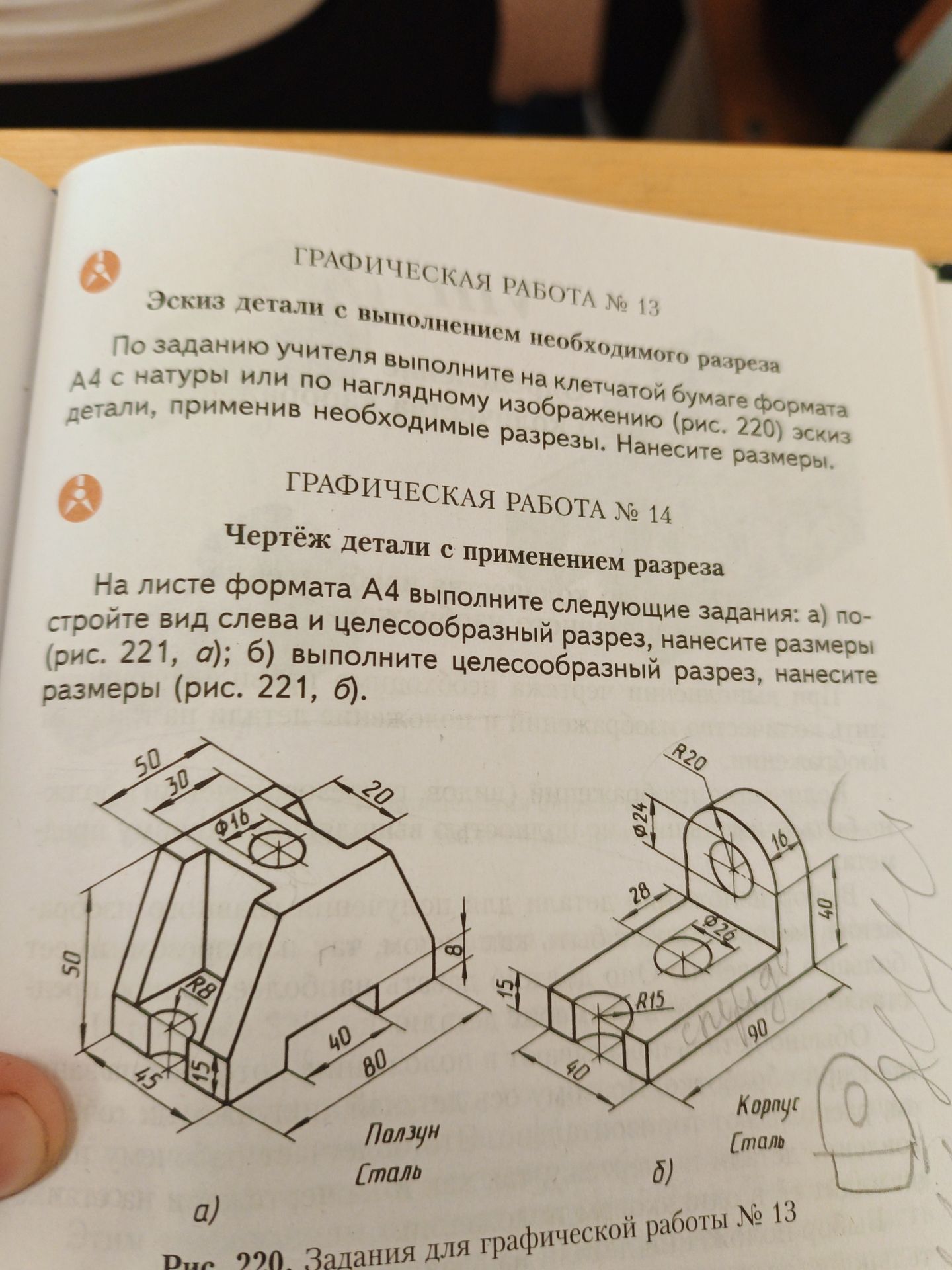

Эскиз детали с выполнением необходимого разреза. По заданию учителя выполните на клетчатой бумаге формата А4 с натуры или по наглядному изображению (рис. 220) эскиз детали, применив необходимые разрезы. Нанесите размеры.

Решение:

Для выполнения эскиза детали необходимо начертить её в изометрической проекции, показывая все основные размеры и необходимые разрезы согласно заданию.

Ответ: Готовый эскиз детали с нанесёнными размерами и разрезами.
