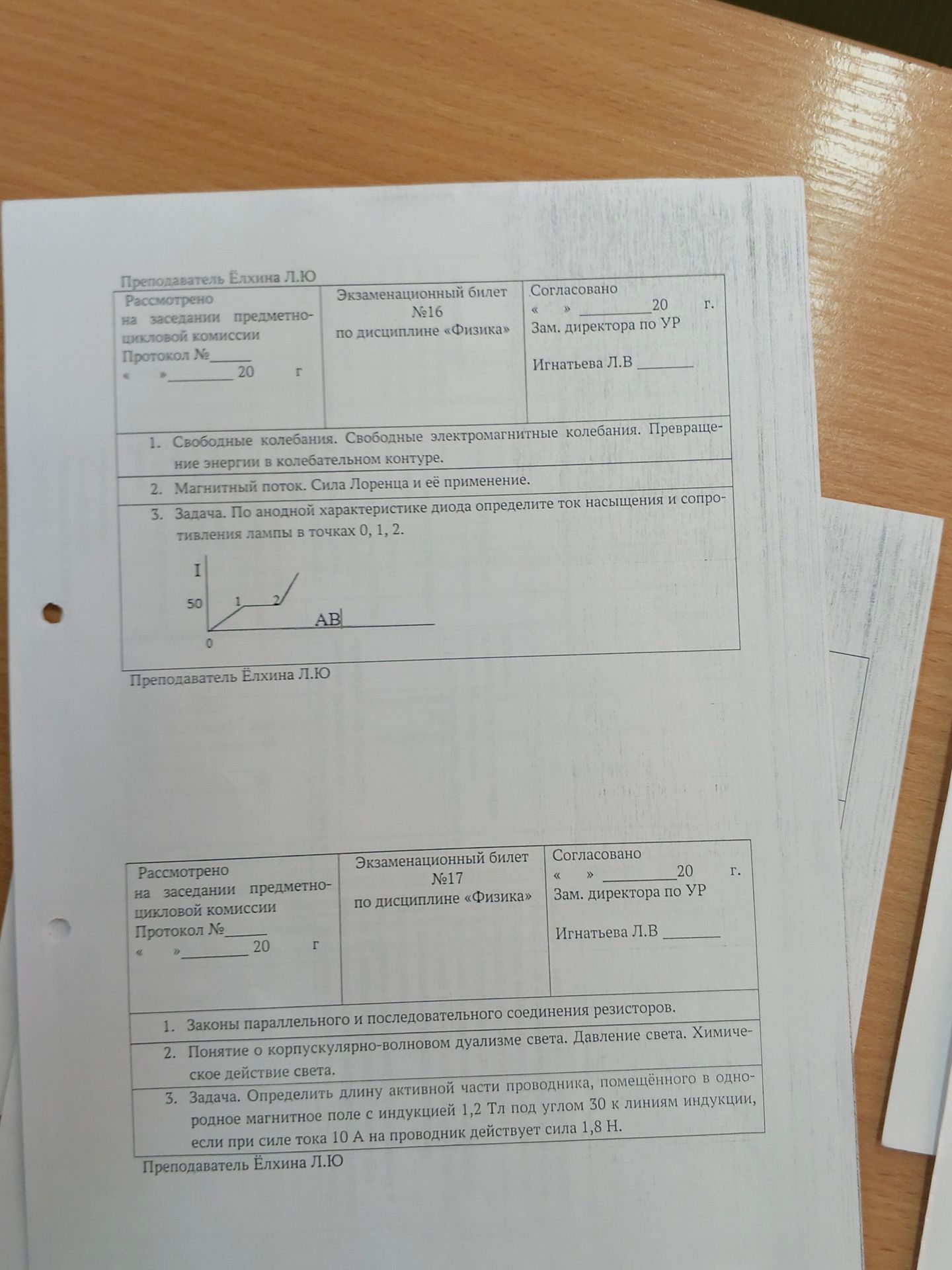

Exam ticket №16

Решение:

1. Свободные колебания. Свободные колебания — это колебания, происходящие в системе под действием внутренних сил, после того как система выведена из положения равновесия. Превращение энергии в колебательном контуре происходит между электрической энергией конденсатора и магнитной энергией катушки индуктивности.

2. Магнитный поток. Сила Лоренца. Магнитный поток — это величина, характеризующая количество линий магнитной индукции, проходящих через поверхность. Сила Лоренца — это сила, действующая на заряженную частицу, движущуюся в магнитном поле. Формула: \( F = qvB \sin \alpha \), где \( q \) — заряд частицы, \( v \) — скорость, \( B \) — индукция магнитного поля, \( \alpha \) — угол между вектором скорости и вектором магнитной индукции.

3. Задача.

По анодной характеристике диода определите ток насыщения и сопротивление лампы в точках 0, 1, 2.

Анализ графика:

• Точка 0: Напряжение \( U = 0 \) В, ток \( I = 0 \) А. Сопротивление \( R = \frac{U}{I} \) не определено (0/0).
• Точка 1: Напряжение \( U = 1 \) В, ток \( I = 50 \) мА = 0.05 А. Сопротивление \( R_1 = \frac{1 \text{ В}}{0.05 \text{ А}} = 20 \) Ом.
• Точка 2: Напряжение \( U = 2 \) В, ток \( I = 50 \) мА = 0.05 А. Это область тока насыщения. В этой области ток не зависит от напряжения. Сопротивление \( R_2 = \frac{2 \text{ В}}{0.05 \text{ А}} = 40 \) Ом.

Ответ: Ток насыщения составляет 50 мА. Сопротивление лампы в точке 1 равно 20 Ом, в точке 2 — 40 Ом.
