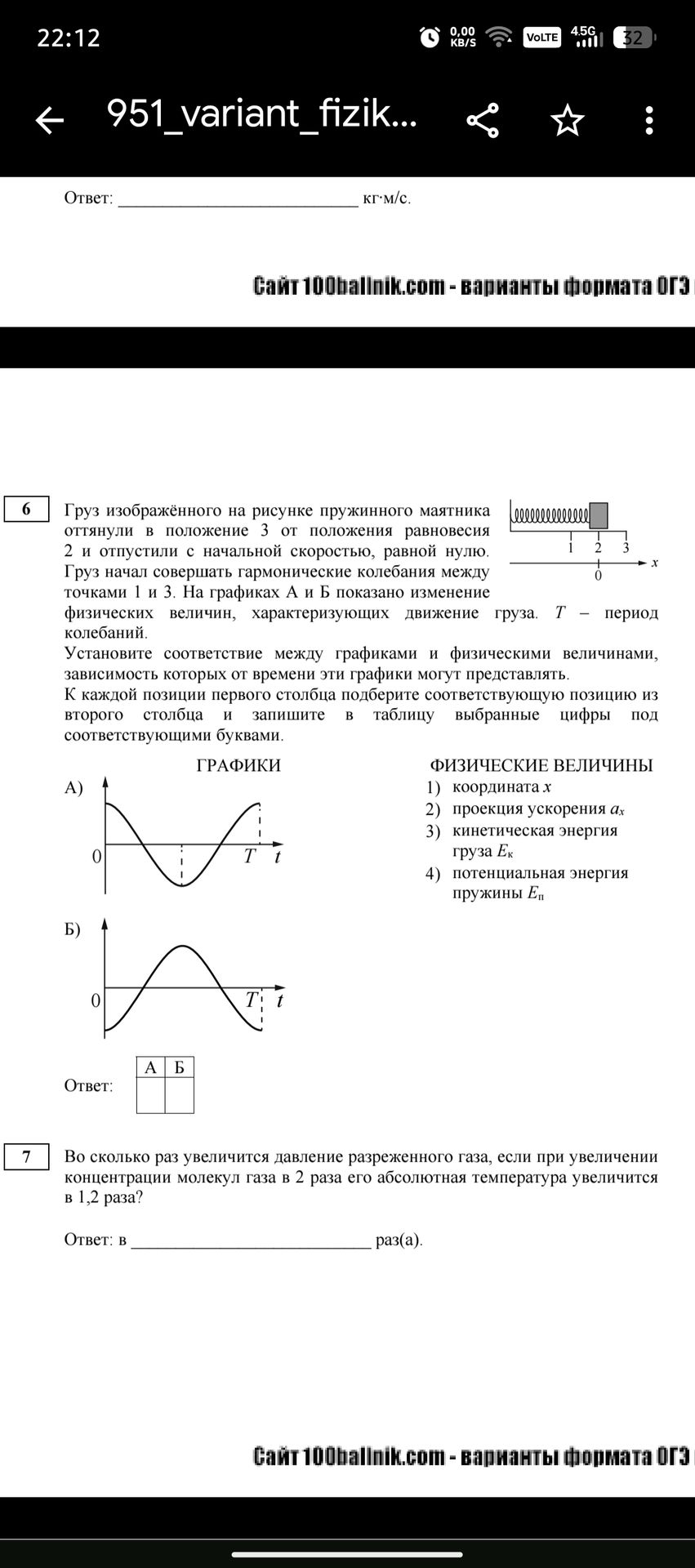

Груз изображённого на рисунке пружинного маятника оттянули в положение 3 от положения равновесия 2 и отпустили с начальной скоростью, равной нулю. Груз начал совершать гармонические колебания между точками 1 и 3. На графиках А и Б показано изменение физических величин, характеризующих движение груза. Т – период колебаний. Установите соответствие между графиками и физическими величинами, зависимость которых от времени эти графики могут представлять. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите B таблицу выбранные цифры под соответствующими буквами. А) ГРАФИКИ 0 Tt ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ 1) координата х 2) проекция ускорения ах 3) кинетическая энергия груза Ек 4) потенциальная энергия пружины Еп Б) 0 АБ Ответ: Tt

Рассмотрим графики и определим соответствие физическим величинам.

График А) показывает, что в начальный момент времени величина имеет максимальное значение, затем периодически уменьшается и увеличивается, принимая отрицательные значения. Это соответствует координате груза x, так как в начальный момент времени груз находится в точке 3 (максимальное отклонение от положения равновесия), а затем совершает колебания.

График Б) показывает, что в начальный момент времени величина равна нулю, затем периодически увеличивается и уменьшается, не принимая отрицательные значения. Это соответствует кинетической энергии груза Ек, так как в начальный момент времени груз отпущен из состояния покоя и его кинетическая энергия равна нулю, а затем она увеличивается.

Заполним таблицу:

Ответ: 13
