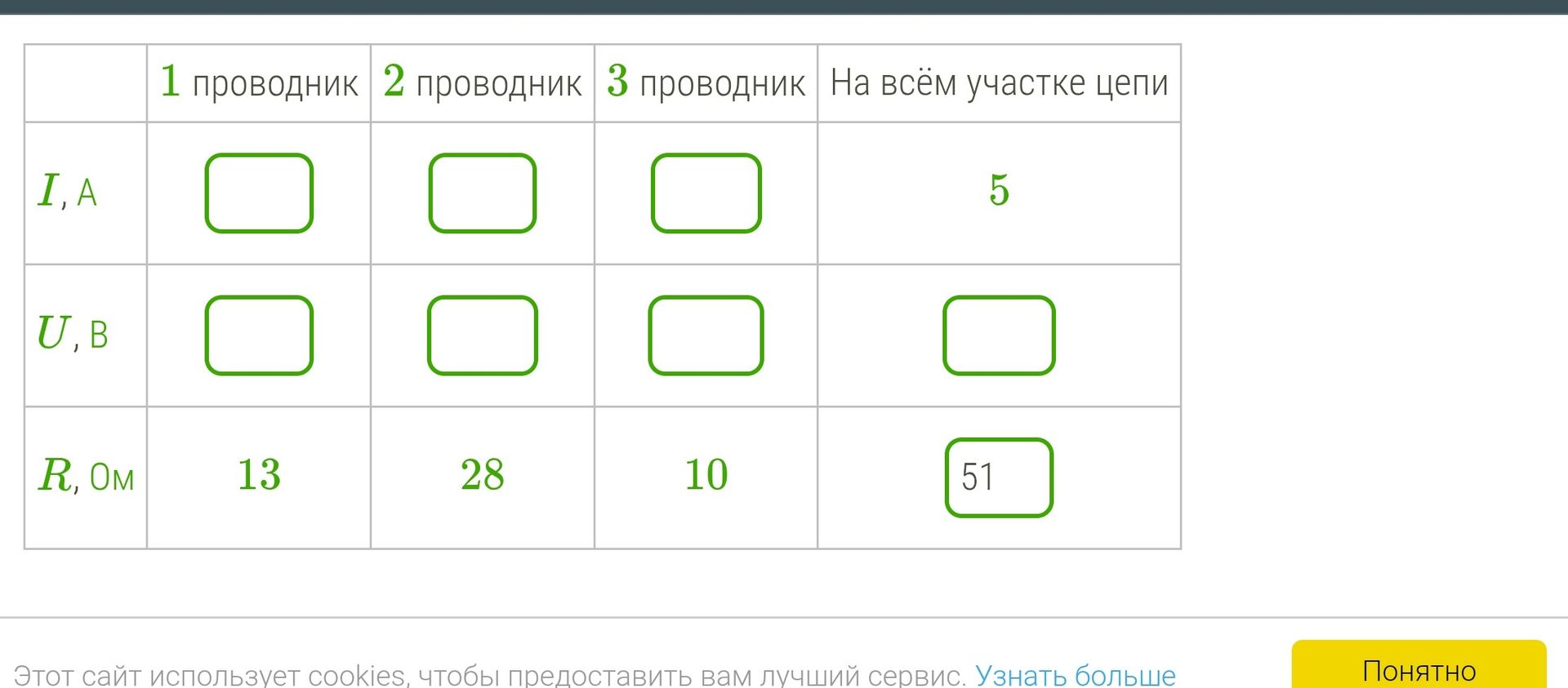

I, A U, B R, OM 1 проводник 2 проводник 3 проводник На всём участке цепи 13 28 10 51 5

Этот вопрос относится к физике, а именно к закону Ома для участка цепи. Закон Ома гласит: Сила тока на участке цепи прямо пропорциональна напряжению на этом участке и обратно пропорциональна его сопротивлению.

Формула выглядит так: $$I = \frac{U}{R}$$

Из этой формулы также можно выразить напряжение: $$U = I \times R$$, и сопротивление: $$R = \frac{U}{I}$$

Теперь давай разберем таблицу:

• Строка R, Ом: В этой строке указаны сопротивления трех проводников: 13 Ом, 28 Ом, 10 Ом. Также указано общее сопротивление участка цепи - 51 Ом.
• Строка I, А: В этой строке указана сила тока. Для всего участка цепи она равна 5 А.
• Строка U, В: В этой строке нужно найти напряжение на каждом проводнике и на всем участке цепи.

Решение:

1. Находим напряжение на каждом проводнике:
• Для 1 проводника: $$U_1 = I \times R_1 = 5 \text{ А} \times 13 \text{ Ом} = 65 \text{ В}$$
• Для 2 проводника: $$U_2 = I \times R_2 = 5 \text{ А} \times 28 \text{ Ом} = 140 \text{ В}$$
• Для 3 проводника: $$U_3 = I \times R_3 = 5 \text{ А} \times 10 \text{ Ом} = 50 \text{ В}$$
2. Находим напряжение на всем участке цепи:
• Для всего участка: $$U_{общее} = I_{общее} \times R_{общее} = 5 \text{ А} \times 51 \text{ Ом} = 255 \text{ В}$$

Ответ:

Напряжение на 1 проводнике: 65 В

Напряжение на 2 проводнике: 140 В

Напряжение на 3 проводнике: 50 В

Напряжение на всём участке цепи: 255 В
