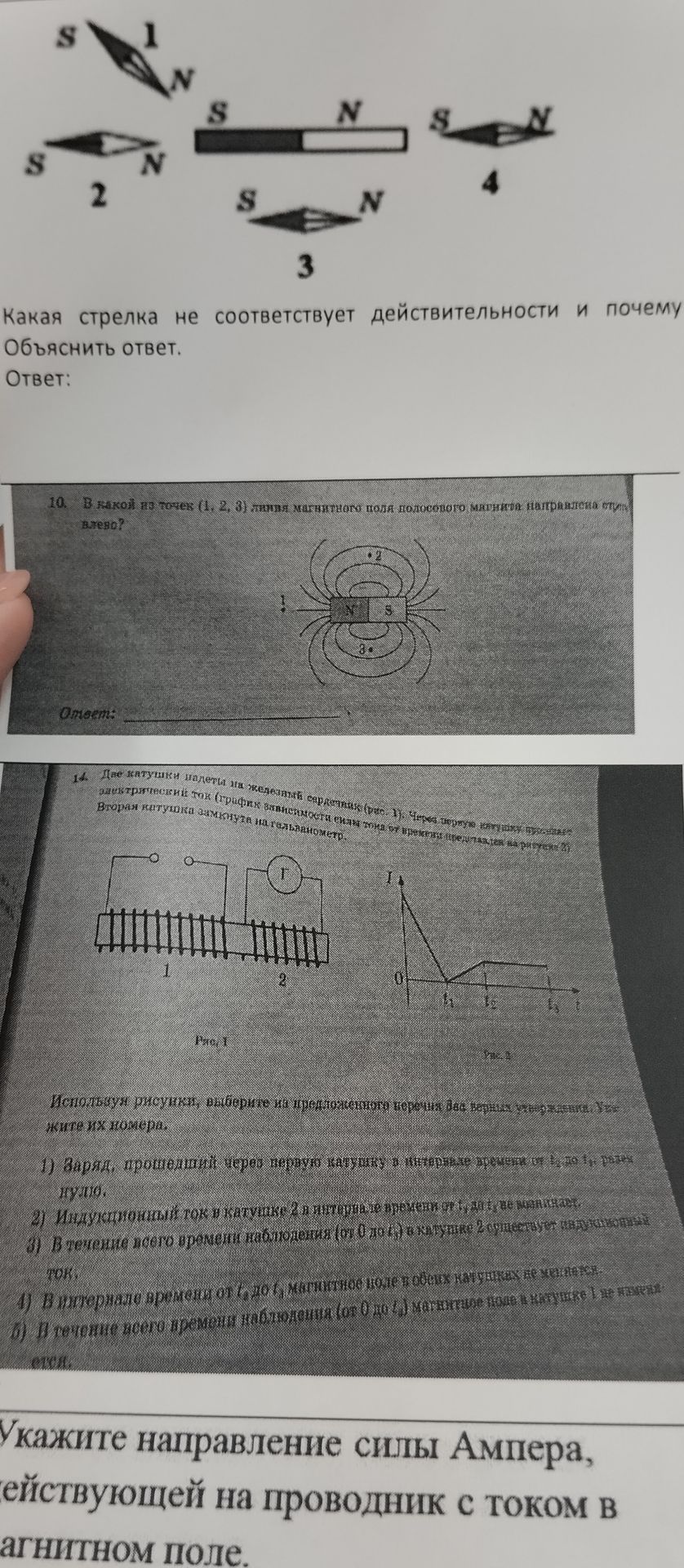

Используя рисунки, выберите на предложенного перечня вас верных утверждения. Укажите их номера.

Решение:

Анализируем график зависимости силы тока от времени (Рис. 2) и схему эксперимента (Рис. 1).

1. Заряд, прошедший через первую катушку в интервале времени от t₁ до t₂, равен нулю. График показывает, что ток в интервале от t₁ до t₂ отличен от нуля (постоянный ток). Следовательно, заряд, прошедший через катушку, тоже отличен от нуля. Это утверждение неверно.
2. Индукционный ток в катушке 2 в интервале времени от t₁ до t₂ не возникает. В интервале от t₁ до t₂ ток в первой катушке постоянный. Постоянный ток создает постоянное магнитное поле. Изменение магнитного потока через вторую катушку отсутствует, следовательно, индукционный ток не возникает. Это утверждение верно.
3. В течение всего времени наблюдения (от 0 до t₃) в катушке 2 существует индукционный ток. В интервале от 0 до t₁ ток в первой катушке изменяется, создавая изменяющееся магнитное поле, и индукционный ток во второй катушке есть. В интервале от t₁ до t₂ ток постоянный, индукционного тока нет. В интервале от t₂ до t₃ ток изменяется, индукционный ток есть. Следовательно, утверждение, что ток существует в течение ВСЕГО времени, неверно.
4. В интервале времени от t₁ до t₂ магнитное поле в обеих катушках не меняется. В интервале от t₁ до t₂ ток в первой катушке постоянный. Это означает, что магнитное поле, создаваемое первой катушкой, также постоянно. Вторая катушка находится в этом постоянном поле, и её собственное поле тоже не меняется (так как индукционного тока нет). Это утверждение верно.
5. В течение всего времени наблюдения (от 0 до t₃) магнитное поле в катушке 1 не изменяется. В интервале от 0 до t₁ и от t₂ до t₃ ток в катушке 1 изменяется, следовательно, её магнитное поле тоже изменяется. Это утверждение неверно.

Ответ: 2, 4
