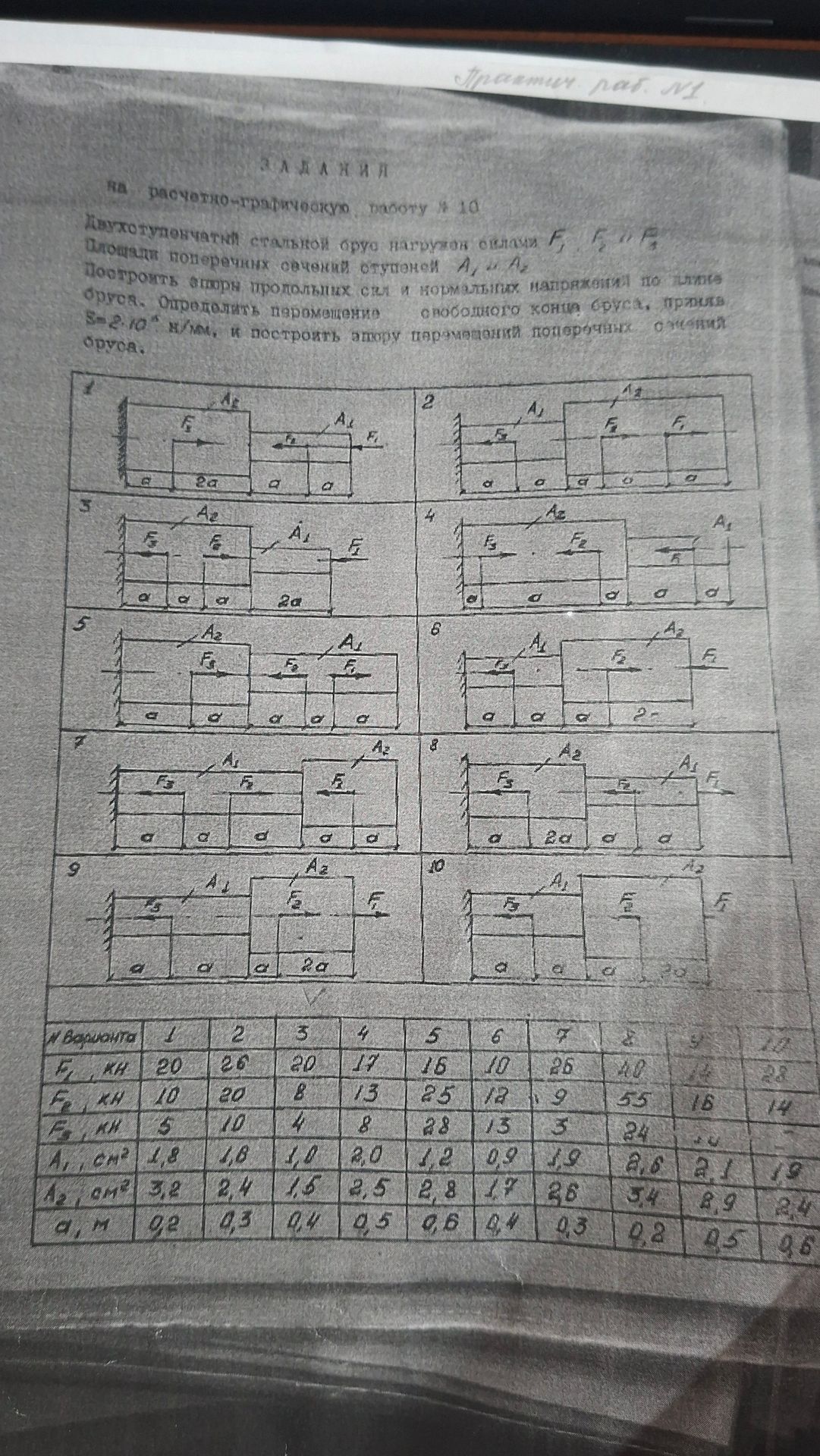

Анализируя предоставленные схемы и таблицу, можно определить, что представлены 10 различных вариантов нагружения и геометрических параметров для двухступенчатого стального бруса. Каждый вариант (от 1 до 10) характеризуется определёнными значениями сил F1, F2, F3, площадей поперечных сечений ступеней A1, A2, и длиной элемента a.
Таблица ниже содержит числовые значения этих параметров для каждого варианта:
| № варианта | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| F1, кН | 20 | 26 | 20 | 17 | 16 | 10 | 26 | 40 | 14 | 28 |
| F2, кН | 10 | 20 | 8 | 13 | 25 | 12 | 9 | 55 | 16 | 14 |
| F3, кН | 5 | 10 | 4 | 8 | 28 | 13 | 3 | 24 | 10 | 14 |
| A1, см2 | 1,8 | 1,8 | 1,0 | 2,0 | 1,2 | 0,9 | 1,9 | 2,6 | 2,1 | 1,9 |
| A2, см2 | 3,2 | 2,4 | 1,5 | 2,5 | 2,8 | 1,7 | 2,6 | 3,4 | 8,9 | 2,4 |
| a, м | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,4 | 0,3 | 0,2 | 0,5 | 0,6 |
Ответ: Верными являются все 10 вариантов, представленные в таблице, так как они содержат конкретные числовые значения нагрузок и геометрических параметров для расчёта.
