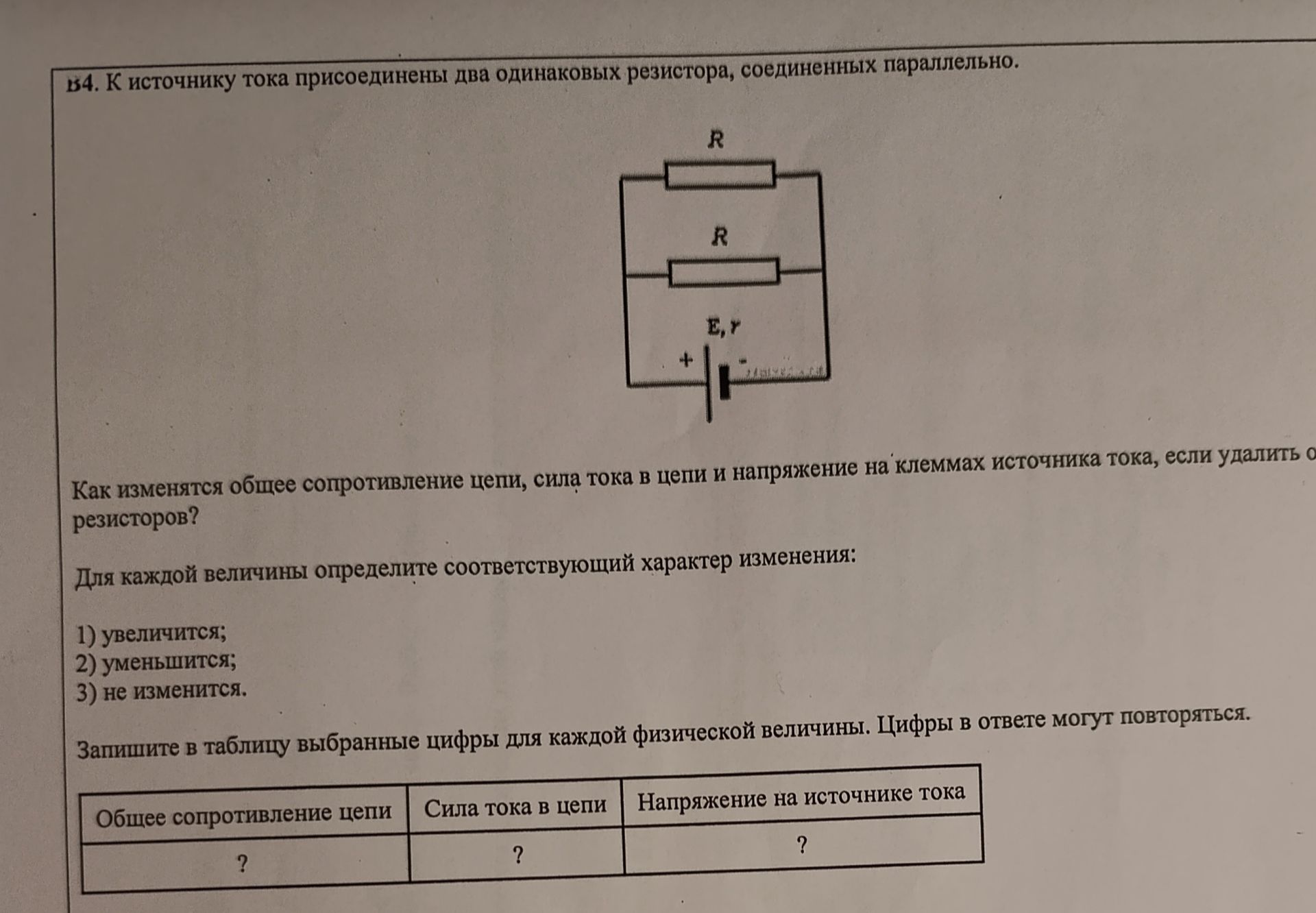

К источнику тока присоединены два одинаковых резистора, соединенных параллельно. Как изменятся общее сопротивление цепи, сила тока в цепи и напряжение на клеммах источника тока, если удалить один из резисторов. Для каждой величины определите соответствующий характер изменения: 1) увеличилась 2) уменьшилась 3) не изменилась Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

Рассмотрим, что произойдет с каждой величиной:

1.


   Общее сопротивление цепи:




   Когда два одинаковых резистора (R) соединены параллельно, их общее сопротивление (R_{общ}) рассчитывается как:


   $$R_{общ} = \frac{R}{2}$$


   Если один резистор удалить, то в цепи останется только один резистор с сопротивлением (R). Следовательно, общее сопротивление увеличится.




   Ответ: 1





2.


   Сила тока в цепи:




   Сила тока в цепи определяется законом Ома: \(I = \frac{U}{R}\), где (U) - напряжение, (R) - сопротивление. Так как общее сопротивление увеличилось, а напряжение источника тока (ЭДС) остается неизменным, то сила тока в цепи уменьшится.




   Ответ: 2





3.


   Напряжение на источнике тока:




   Напряжение на клеммах источника тока (полезное напряжение) определяется как \(U = ЭДС - I \cdot r\), где (ЭДС) - электродвижущая сила источника, (I) - сила тока в цепи, (r) - внутреннее сопротивление источника. Так как сила тока (I) уменьшилась, то падение напряжения на внутреннем сопротивлении источника (\(I \cdot r\)) тоже уменьшилось. Следовательно, напряжение на клеммах источника увеличилось.




   Ответ: 1
