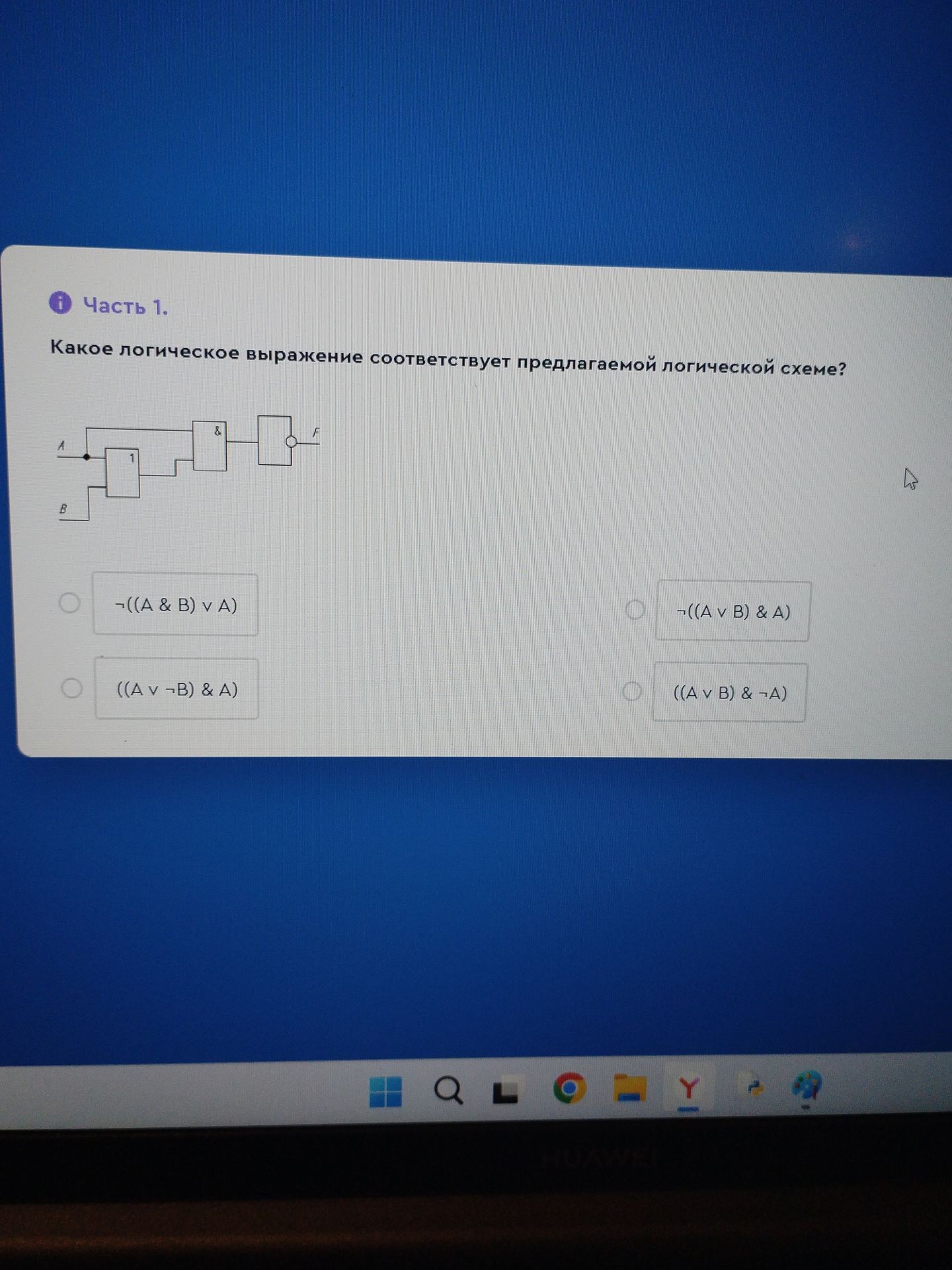

Какое логическое выражение соответствует предложенной логической схеме? Варианты: ¬((A & B) ∨ A); ((A ∨ ¬B) & A); ¬((A ∨ B) & A); ((A ∨ B) & ¬A).

Первый блок с обозначением «1» выполняет операцию ИЛИ: \(A \lor B\). Затем этот результат поступает на элемент И вместе с прямым сигналом \(A\): \((A \lor B) \land A\). Последний элемент с кружком на выходе инвертирует результат.

Следовательно, выражение схемы: \(\neg((A \lor B) \land A)\).

Ответ: ¬((A ∨ B) & A).
