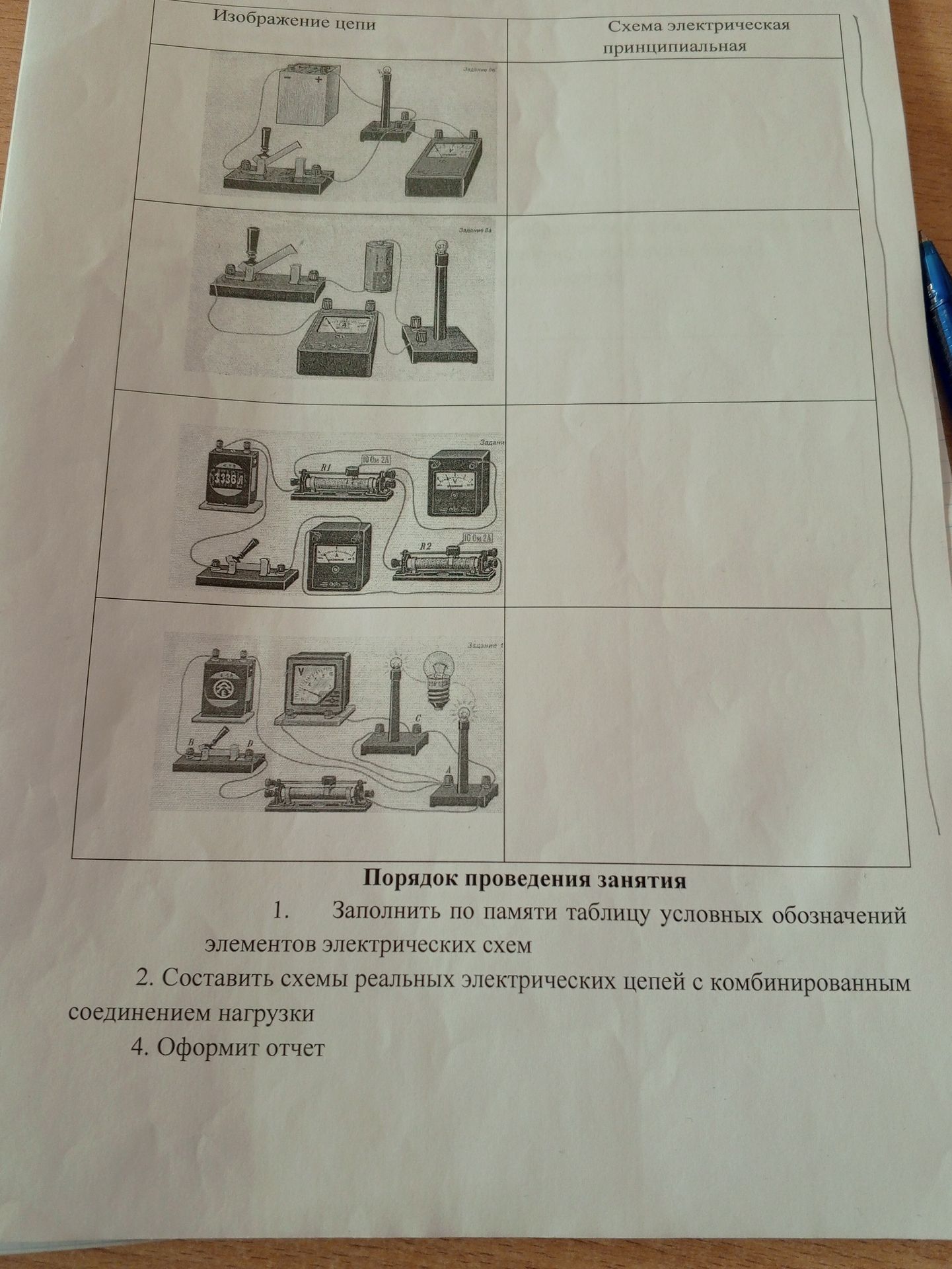

На листе показаны четыре изображения электрических цепей и пустые поля «Схема электрическая принципиальная». Внизу указаны задания: 1. Заполнить по памяти таблицу условных обозначений элементов электрических схем; 2. Составить схемы реальных электрических цепей с комбинированным соединением нагрузки; 4. Оформить отчёт.

По фотографии нельзя надёжно восстановить соединения проводов во всех четырёх цепях: часть проводов и контактов размыта, а отдельные места их присоединения неразличимы. Поэтому готовые принципиальные схемы по этому снимку пришлось бы угадывать.

Задание 1 также нельзя заполнить полностью: сама таблица условных обозначений на фотографии не показана. Для оформления отчёта не хватает требований к его содержанию.

Пришлите, пожалуйста, чёткие снимки каждого изображения цепи крупным планом, чтобы были видны провода и клеммы, а также таблицу условных обозначений и страницу с требованиями к отчёту. Тогда можно будет составить схемы и заполнить доступные пункты без догадок.
