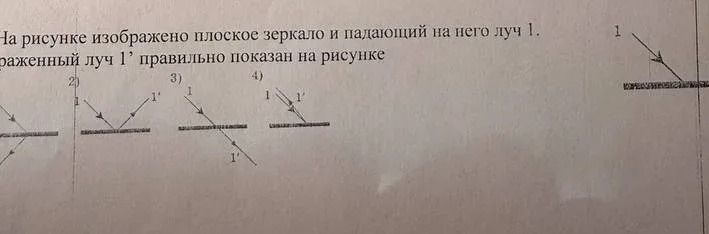

На рисунке изображено плоское зеркало и падающий на него луч 1. Отраженный луч 1' правильно показан на рисунке:

Решение:

На рисунке изображено плоское зеркало и падающий на него луч 1. Согласно закону отражения света, угол падения равен углу отражения. Луч 1' является отраженным лучом.

Рассмотрим предложенные варианты:

• Вариант 2: Угол падения и угол отражения равны, луч отражается правильно.
• Вариант 3: Угол падения больше угла отражения, что не соответствует закону отражения.
• Вариант 4: Луч отражается так, как будто падает под другим углом, и угол отражения больше угла падения.

Единственный рисунок, где луч отражен правильно — это вариант 2.

Ответ: 2
