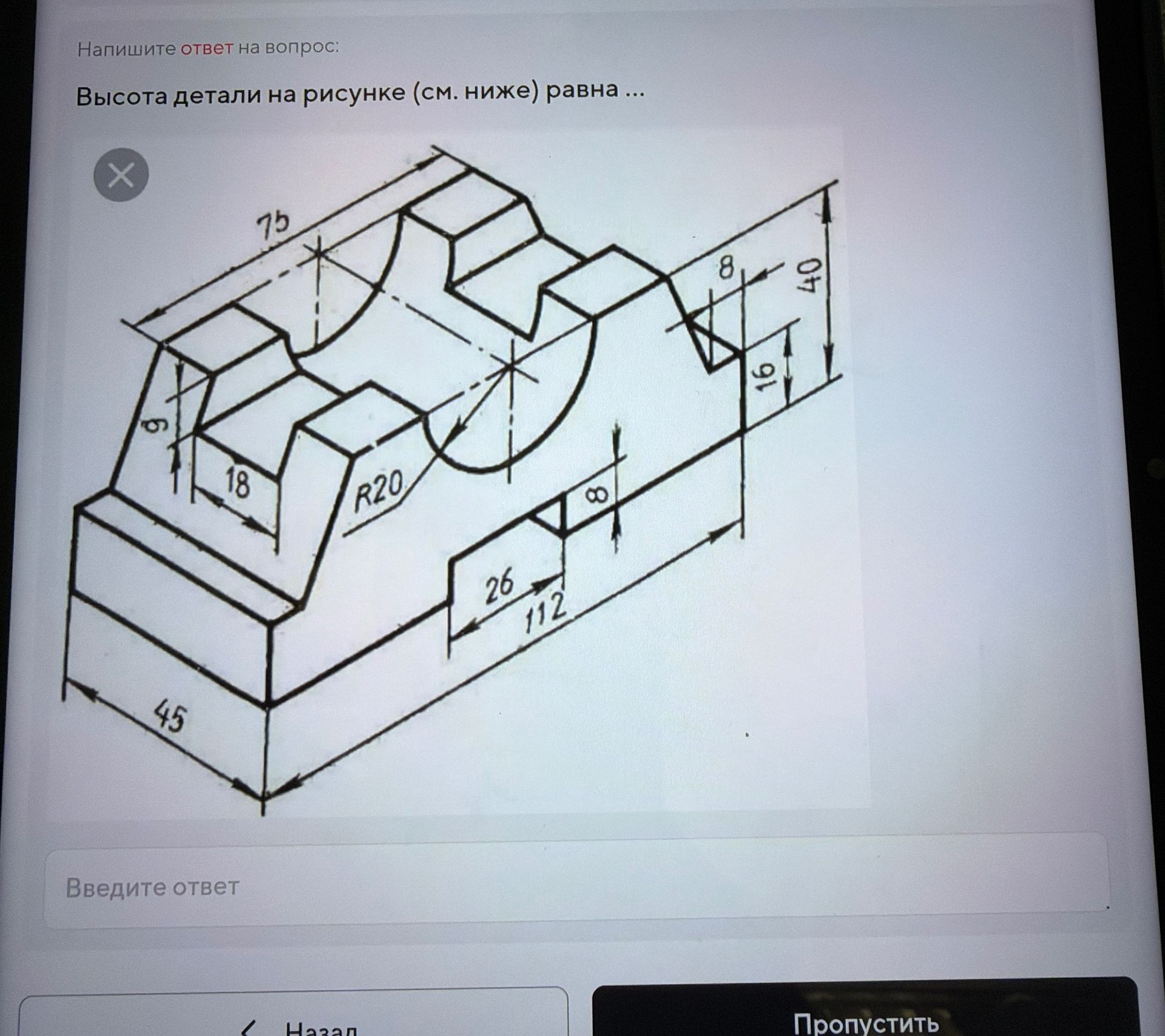

Напишите ответ на вопрос: Высота детали на рисунке (см. ниже) равна ...

Для определения высоты детали необходимо проанализировать указанные размеры на чертеже.

На чертеже указан общий размер 40, который является одной из составляющих высоты. Также имеется размер 16, который находится ниже основного контура. Над размером 16 указан размер 8.

Наибольшая высота детали определяется суммой размеров, указывающих вертикальные отрезки. В данном случае, мы видим, что общий вертикальный размер, обозначенный как 40, включает в себя несколько сегментов.

Один из сегментов высоты обозначен как 16. Другой сегмент, расположенный над ним, обозначен как 8. Также имеется нижний уровень, который не имеет прямого числового обозначения высоты, но он является основанием детали.

Однако, если рассматривать вертикальный профиль детали, то размер 40 представляет собой общую высоту, а размер 16 и 8 являются частями этой высоты или габаритами отдельных элементов.

Важно определить, какая часть рисунка соответствует общему понятию «высота детали».

Исходя из общих принципов построения чертежей, размер 40, расположенный вертикально, скорее всего, является общей высотой детали.

Рассмотрим другой фрагмент чертежа: размер 9 показан как высота одного из выступов. Размер 18, 45, 75, 26, 112, R20 — это другие размеры, характеризующие длину, ширину или радиусы.

Размер 40 является наиболее вероятным обозначением общей высоты детали.

Ответ: 40 см.
