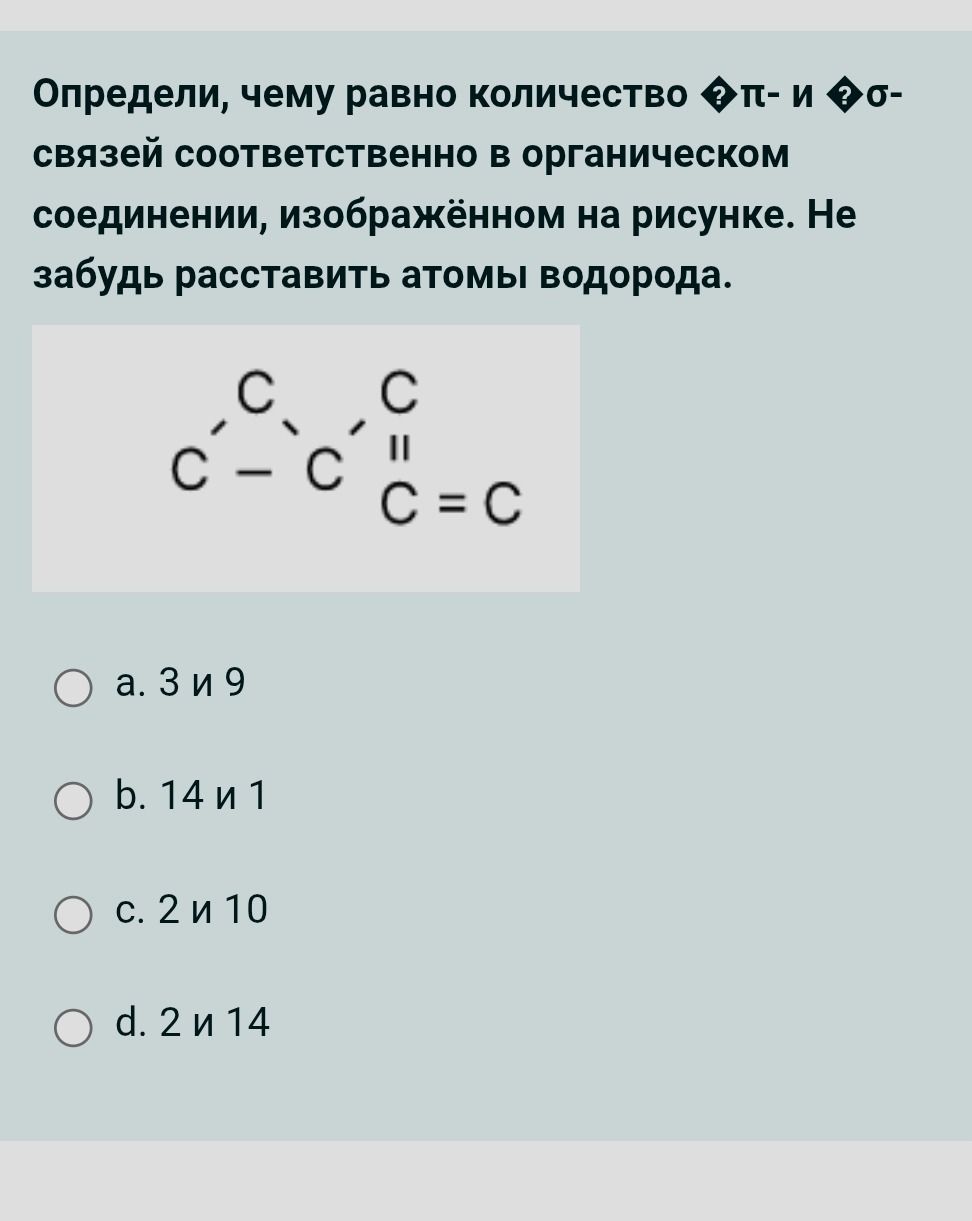

Определи, чему равно количество π- и σ-связей соответственно в органическом соединении, изображённом на рисунке. Не забудь расставить атомы водорода. Варианты: a) 3 и 9; b) 14 и 1; c) 2 и 10; d) 2 и 14.

В структурной формуле две двойные связи C=C. Каждая двойная связь состоит из одной σ-связи и одной π-связи, поэтому π-связей две.

Остальные связи между атомами углерода — одинарные, каждая является σ-связью. Всего связей C–C: четыре одинарные и две двойные, то есть 6 σ-связей между углеродами.

Чтобы расставить водороды, учитываем, что валентность углерода равна четырём. Водороды в скелете: CH₂–CH₂–CH₂=CH₂? Точнее, по рисунку скелет имеет вид трёхчленного цикла, соединённого с фрагментом C=C: у двух атомов цикла по CH₂, у атома цикла, связанного с алкеновым фрагментом, CH, у верхнего алкенового атома CH, а у нижнего алкенового атома CH₂. Это даёт 2+2+1+1+2=8 водородов.

Каждый из восьми атомов водорода образует одну σ-связь с углеродом. Итого σ-связей: 6+8=14.

Ответ: d) 2 π-связи и 14 σ-связей.
