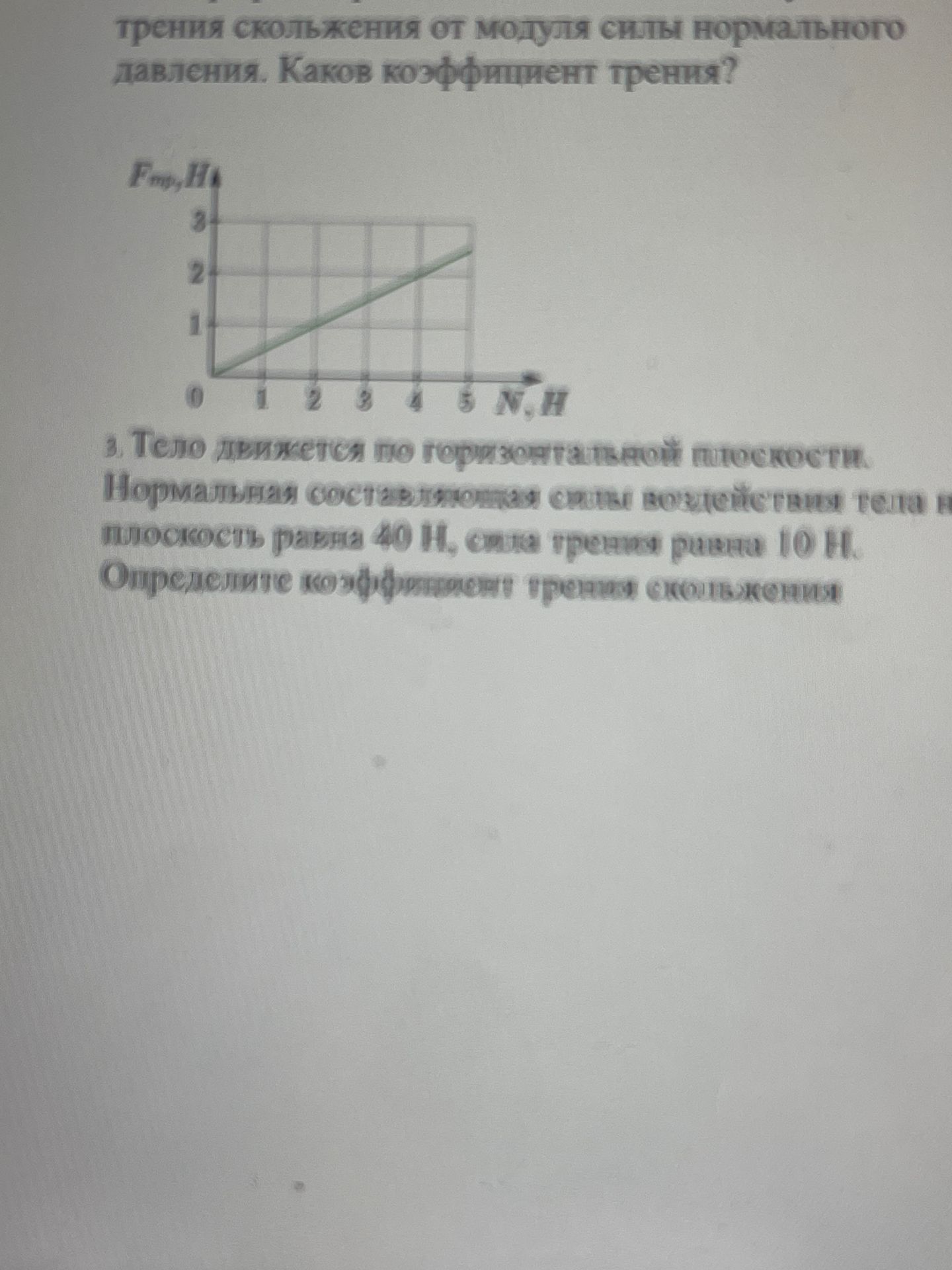

По графику зависимости силы трения скольжения от модуля силы нормального давления определите коэффициент трения. 3. Тело движется по горизонтальной плоскости. Нормальная составляющая силы взаимодействия тела с плоскостью равна 40 Н, сила трения равна 10 Н. Определите коэффициент трения скольжения.

По графику: коэффициент трения равен отношению силы трения к силе нормального давления. Например, при нормальной силе 2 Н график показывает силу трения 1 Н:

μ = F_тр / N = 1 / 2 = 0,5.

Ответ по графику: μ = 0,5.

3. Используем формулу силы трения скольжения: F_тр = μN. Выразим коэффициент трения и подставим данные:

μ = F_тр / N = 10 Н / 40 Н = 0,25.

Ответ: коэффициент трения скольжения равен 0,25.
