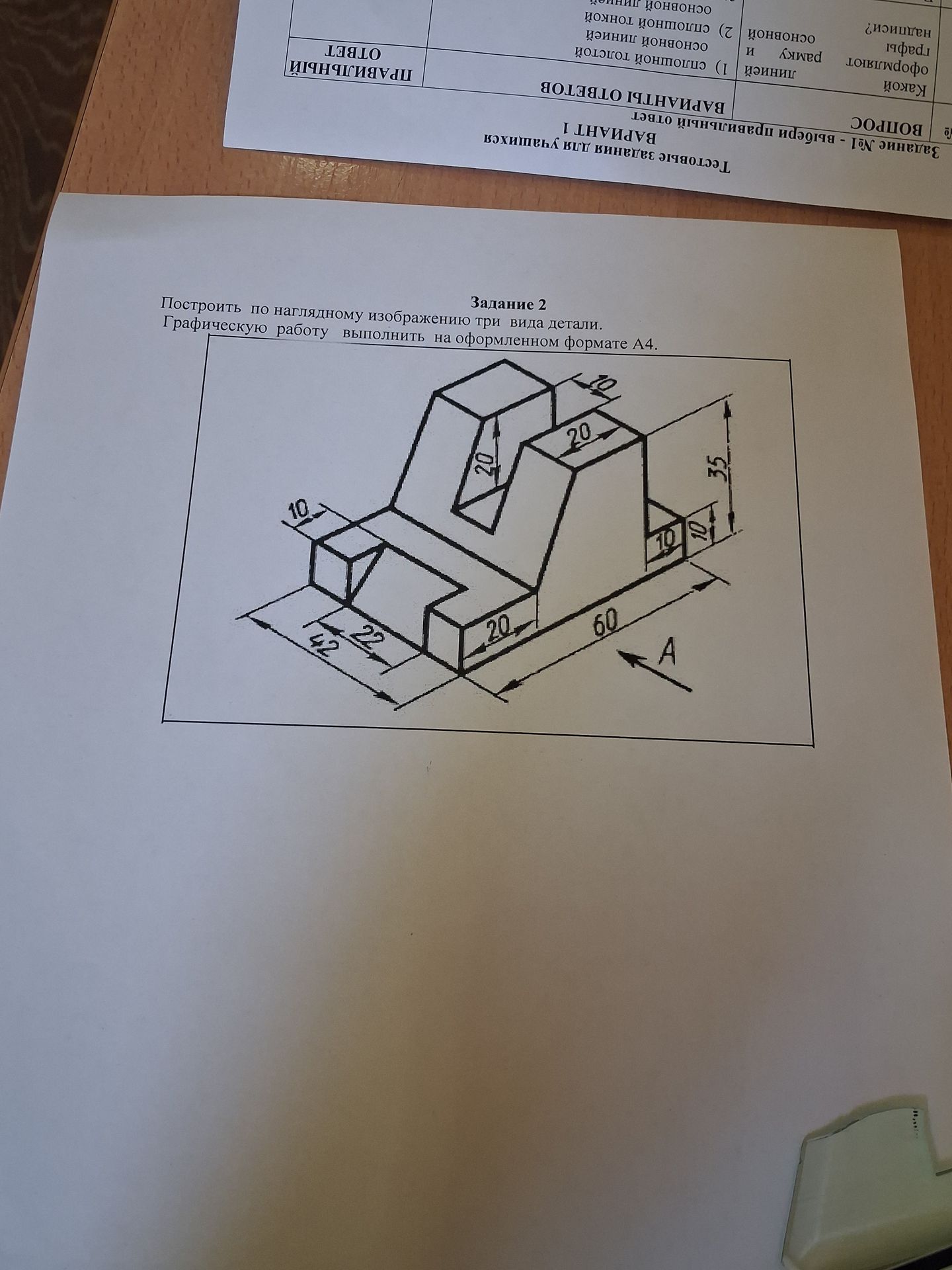

Построить по наглядному изображению три вида детали. Графическую работу выполнить на оформленном формате А4.

Решение:

Для выполнения задания необходимо построить три вида детали: вид спереди, вид сверху и вид слева. Необходимо соблюдать правила проецирования и использовать обозначенные размеры.

Вид спереди:

Вид сверху:

Вид слева:

Ответ: Построены три вида детали (спереди, сверху, слева) согласно заданным размерам.
