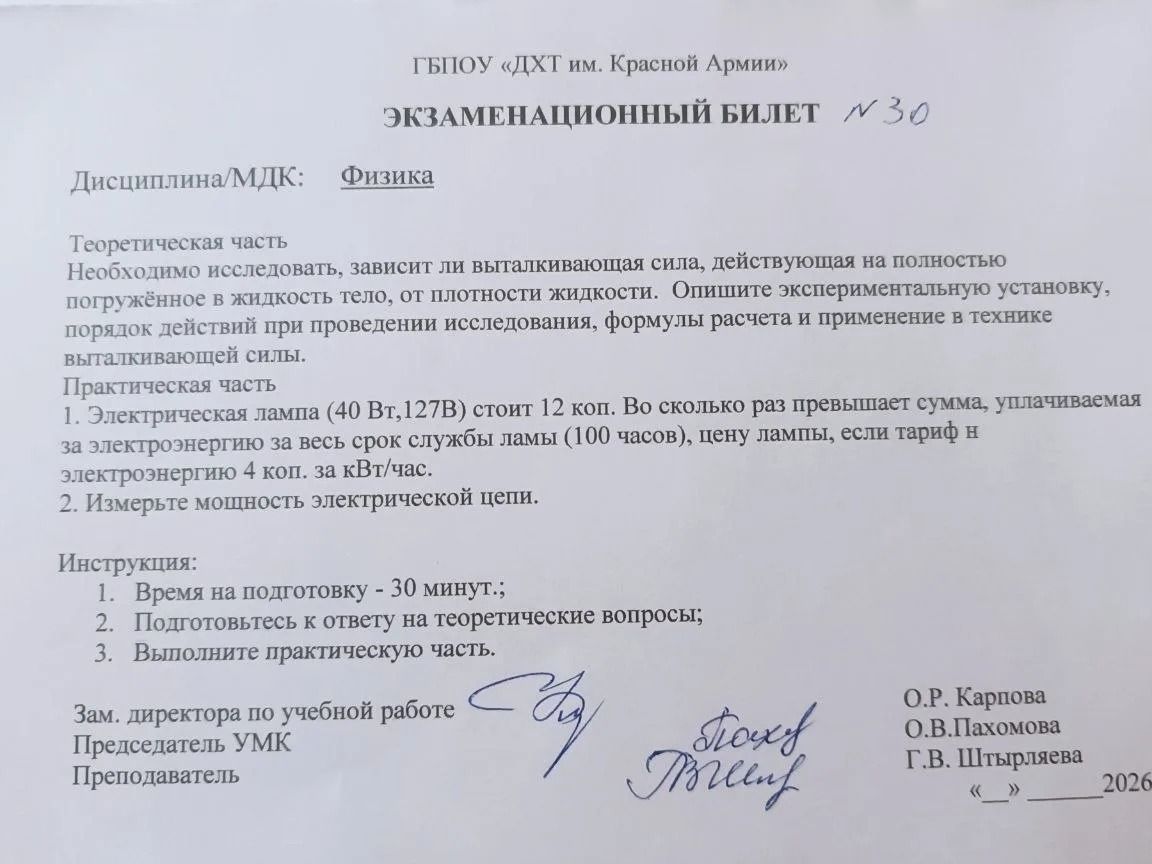

Практическая часть: 2. Измерьте мощность электрической цепи.

Практическая часть:

2. Измерение мощности электрической цепи.

Для измерения мощности электрической цепи необходимо использовать ваттметр. Если ваттметр отсутствует, можно рассчитать мощность, зная напряжение и силу тока в цепи, или напряжение и сопротивление.

Метод 1: Использование ваттметра

1. Ваттметр подключается последовательно с нагрузкой (прибором, потребляющим энергию) в электрическую цепь.
2. При включении цепи ваттметр показывает потребляемую мощность в ваттах (Вт) или киловаттах (кВт).

Метод 2: Расчет по напряжению и силе тока

Если известны напряжение \( U \) (в вольтах) и сила тока \( I \) (в амперах), мощность \( P \) (в ваттах) рассчитывается по формуле:

\[ P = U \cdot I \]

Метод 3: Расчет по напряжению и сопротивлению

Если известны напряжение \( U \) (в вольтах) и сопротивление \( R \) (в омах), мощность \( P \) (в ваттах) рассчитывается по закону Джоуля-Ленца:

\[ P = \frac{U^2}{R} \]

Метод 4: Расчет по силе тока и сопротивлению

Если известны сила тока \( I \) (в амперах) и сопротивление \( R \) (в омах), мощность \( P \) (в ваттах) рассчитывается по формуле:

\[ P = I^2 \cdot R \]

Для выполнения этого задания необходимо:

1. Иметь соответствующие измерительные приборы (вольтметр, амперметр) или ваттметр.
2. Знать параметры цепи (напряжение, силу тока или сопротивление).
3. Выбрать соответствующий метод измерения или расчета.

Ответ: Мощность электрической цепи измеряется ваттметром или рассчитывается по формулам \( P = U \cdot I \), \( P = \frac{U^2}{R} \) или \( P = I^2 \cdot R \) при известных значениях напряжения, силы тока и сопротивления.
