Предмет: Черчение. Задание: Создать 3D модель по предоставленным размерам.

Решение:

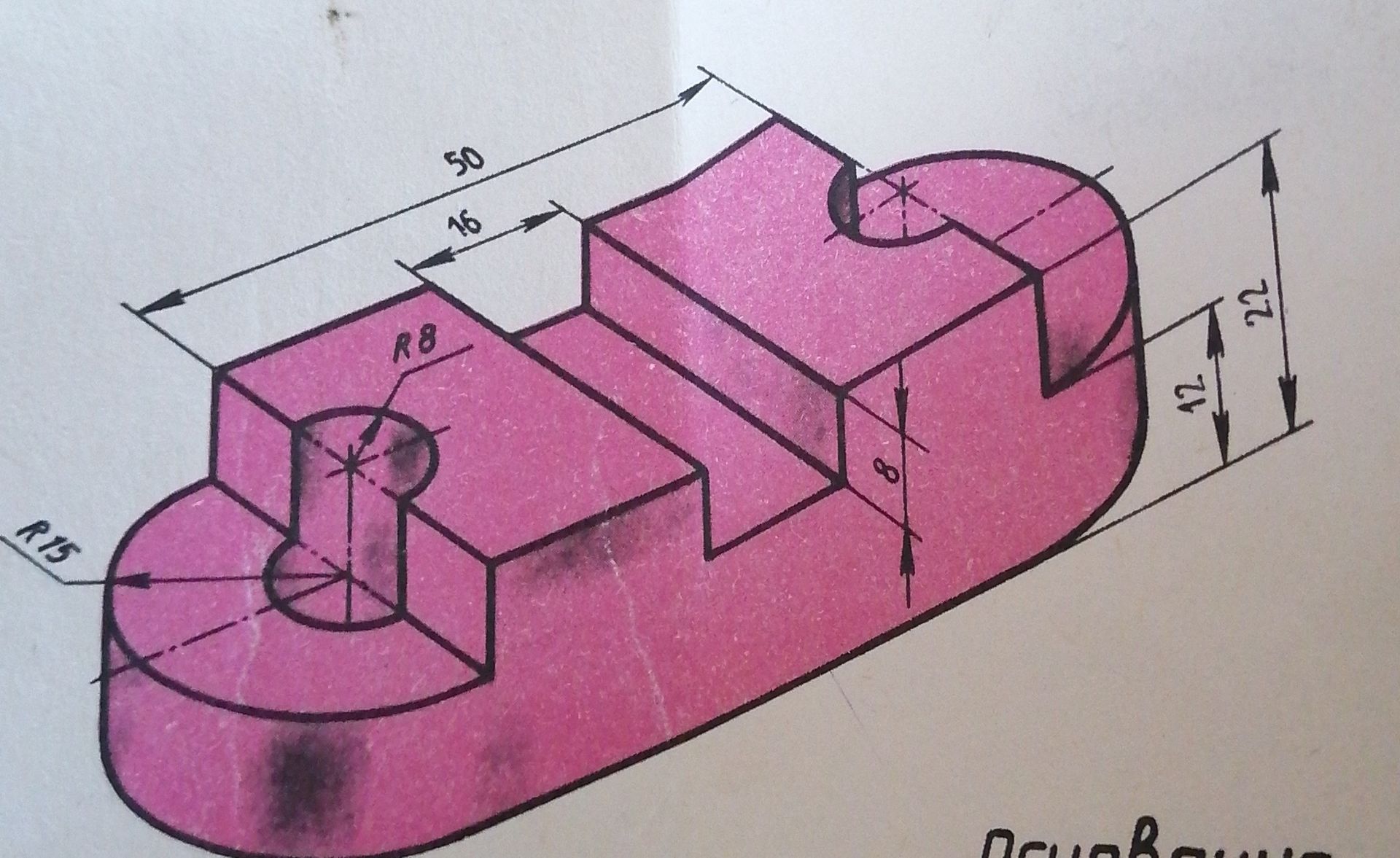

По предоставленному чертежу можно определить следующие размеры:

• Общая длина: 50
• Высота: 22
• Ширина: 16 (в средней части)
• Радиус скругления: R15 (в основании)
• Высота среднего выступа: 8
• Диаметр отверстия: R8 (радиус)
• Общая ширина основания: 12 (указано двойной размер, вероятно, относится к ширине основания)

Для создания 3D модели потребуется построить основные элементы: прямоугольное основание с полукруглыми краями, центральный выступ и два отверстия.

Примечание: Для точного построения 3D модели рекомендуется использовать специализированное САПР-программное обеспечение.
