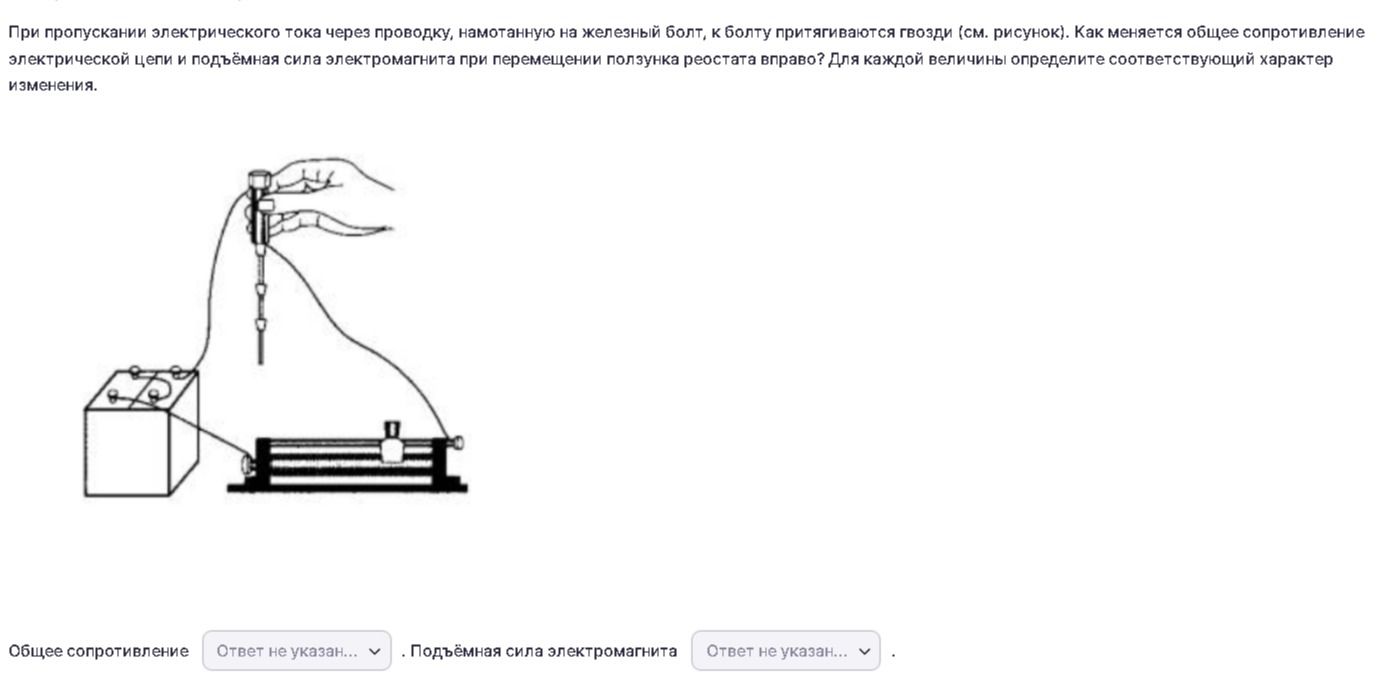

При пропускании электрического тока через проводку, намотанную на железный болт, к болту притягиваются гвозди (см. рисунок). Как меняется общее сопротивление электрической цепи и подъёмная сила электромагнита при перемещении ползунка реостата вправо? Для каждой величины определите соответствующий характер изменения.

Анализ ситуации:

1. Реостат: На рисунке изображен реостат — это элемент электрической цепи, который позволяет изменять сопротивление. Когда ползунок реостата перемещается вправо, увеличивается длина проводника, включенного в цепь.
2. Сопротивление: Сопротивление проводника прямо пропорционально его длине. Следовательно, при перемещении ползунка реостата вправо общее сопротивление электрической цепи увеличивается.
3. Сила тока: Согласно закону Ома, при увеличении сопротивления цепи (при постоянном напряжении источника) сила тока в цепи уменьшается.
4. Электромагнит: Подъёмная сила электромагнита зависит от силы тока, протекающего через катушку, и от числа витков в катушке. Поскольку сила тока в цепи уменьшается, подъёмная сила электромагнита уменьшается.

Выводы:

• При перемещении ползунка реостата вправо общее сопротивление электрической цепи увеличивается.
• При перемещении ползунка реостата вправо подъёмная сила электромагнита уменьшается.

Ответ: Общее сопротивление увеличивается, подъёмная сила электромагнита уменьшается.
