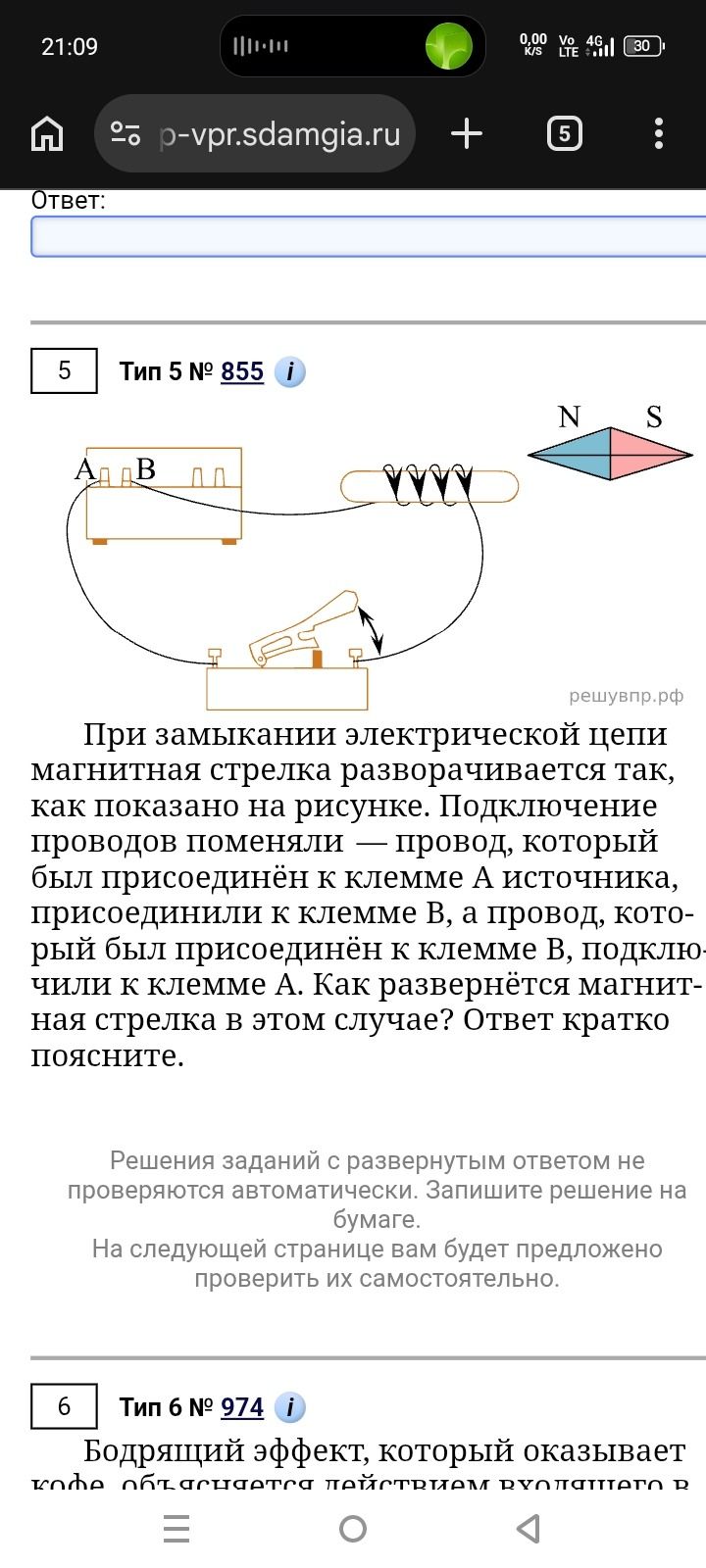

При замыкании электрической цепи магнитная стрелка разворачивается так, как показано на рисунке. Подключение проводов поменяли — провод, который был присоединён к клемме А источника, присоединили к клемме В, а провод, который был присоединён к клемме В, подключили к клемме А. Как развернётся магнитная стрелка в этом случае? Ответ кратко поясните.

Суть задачи:

Нам нужно понять, как повернется магнитная стрелка, если поменять местами провода, подключенные к источнику тока. Изначально один провод шел к клемме А, другой — к клемме В. Теперь их поменяли: тот, что был у А, идет к В, а тот, что был у В, идет к А.

Физика процесса:

Когда по проводам течет электрический ток, вокруг них возникает магнитное поле. Это поле взаимодействует с другим магнитным полем — полем магнитной стрелки. Направление магнитного поля зависит от направления тока. Если поменять направление тока, то направление магнитного поля тоже изменится на противоположное.

Как это влияет на стрелку:

Магнитная стрелка (как и любой магнит) реагирует на направление магнитного поля. Если поле меняет свое направление на противоположное, стрелка повернется на 180 градусов.

Ответ:

Магнитная стрелка развернется в противоположную сторону (на 180 градусов).

Пояснение:

При изменении подключения проводов меняется направление тока в катушке. Смена направления тока приводит к смене направления магнитного поля, создаваемого катушкой. Следовательно, магнитная стрелка, взаимодействуя с этим полем, повернется на 180 градусов.
