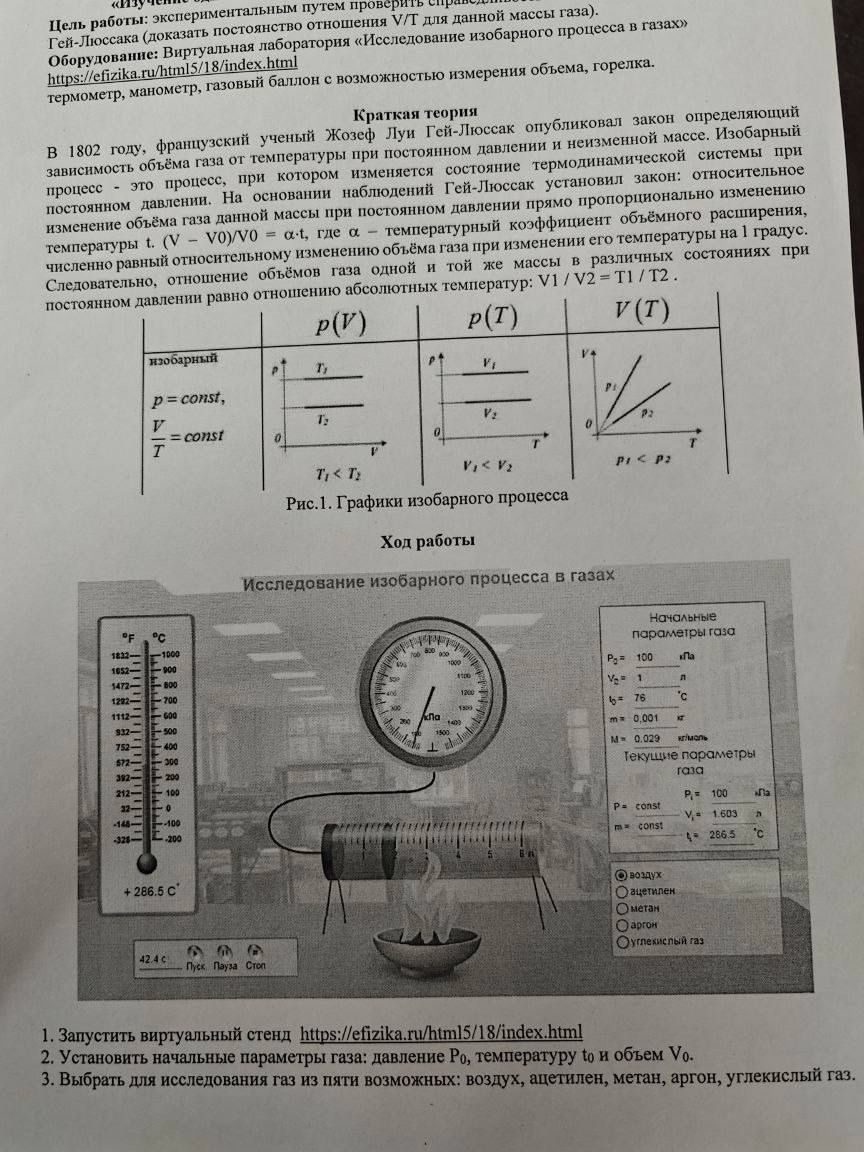

Проанализируй графики на Рис.1 и опиши, как изменяются объём и давление газа в изобарном процессе при изменении температуры.

Анализ графиков изобарного процесса (Рис.1)

Графики иллюстрируют изобарный процесс, при котором давление остается постоянным (p = const).

• График p(V): Этот график представляет собой горизонтальную линию, поскольку давление (p) постоянно, а объём (V) изменяется с изменением температуры.
• График p(T): Этот график также представляет собой горизонтальную линию, так как давление (p) постоянно, а температура (T) может меняться.
• График V(T): Этот график показывает прямую зависимость объёма (V) от абсолютной температуры (T). При увеличении температуры объём газа также увеличивается. Линия начинается от начала координат (или от точки, соответствующей абсолютному нулю температуры, если бы он был достижим при данном давлении) и идёт вверх под углом. Увеличение температуры от \( T_1 \) до \( T_2 \) приводит к увеличению объёма от \( V_1 \) до \( V_2 \).

Таким образом, в изобарном процессе при повышении температуры объём газа линейно увеличивается.
